Windows上ModbusTCP模拟Master与Slave工具的使用

场景

数据对接协议为Modbus TCP,本地开发需要使用模拟工具调试。使用Modbus Slave模拟从站设备，在宜联IOT中继宝盒接入测试

实现

1、模拟Modbus Slave

安装Modbus Slave软件，启动后

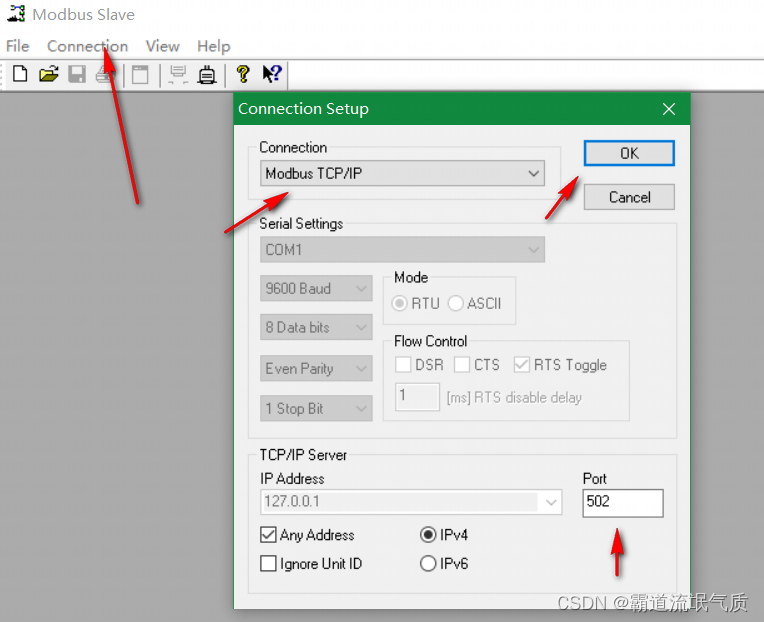

Connection-Connect-选择类型为Modbus TCP/IP,端口默认为502，点击确认。

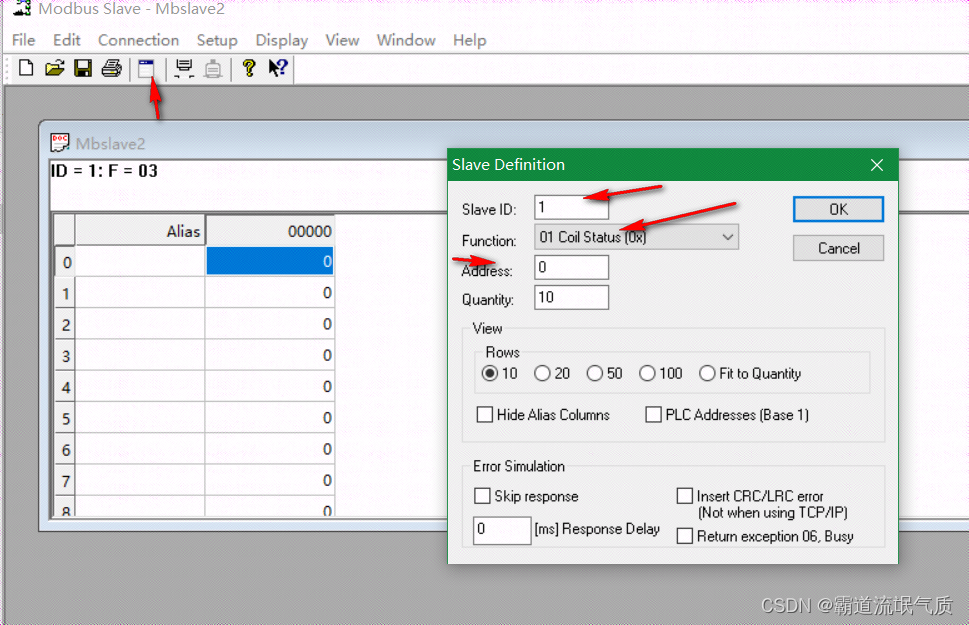

新建连接后，点击Slave definition

这里设置Slave ID默认为1，选择功能码为01 Coil Status，代表读线圈状态。

0到10，模拟10位。

2、Modbus Master 模拟

安装并启动Modbus Poll

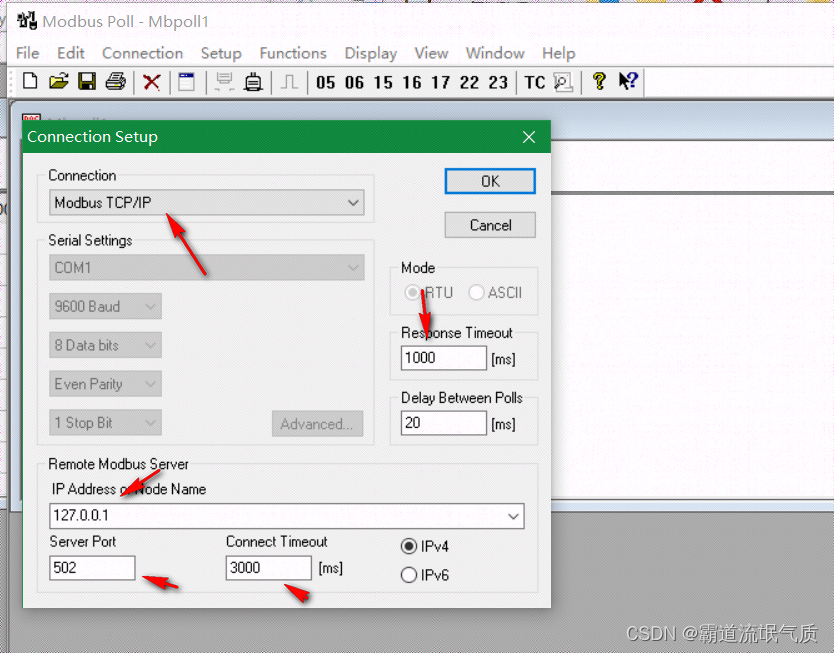

Connection-选择类型为Modbus TCP/IP

配置端口、ip、超时时间等参数

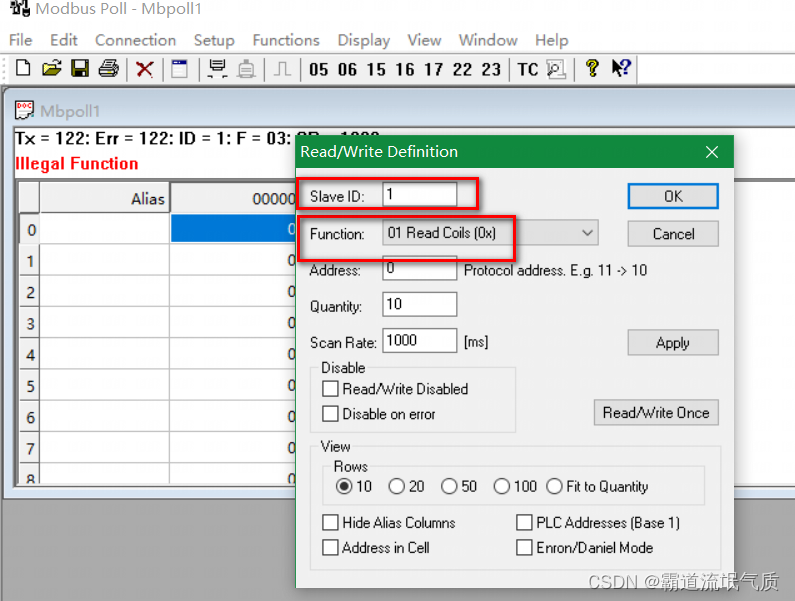

点击Read /write definition

配置Slave ID与前面一致

Function功能码与前面对应，这里对应是01 Read Colids 0x,否则会提示IIIegal Function

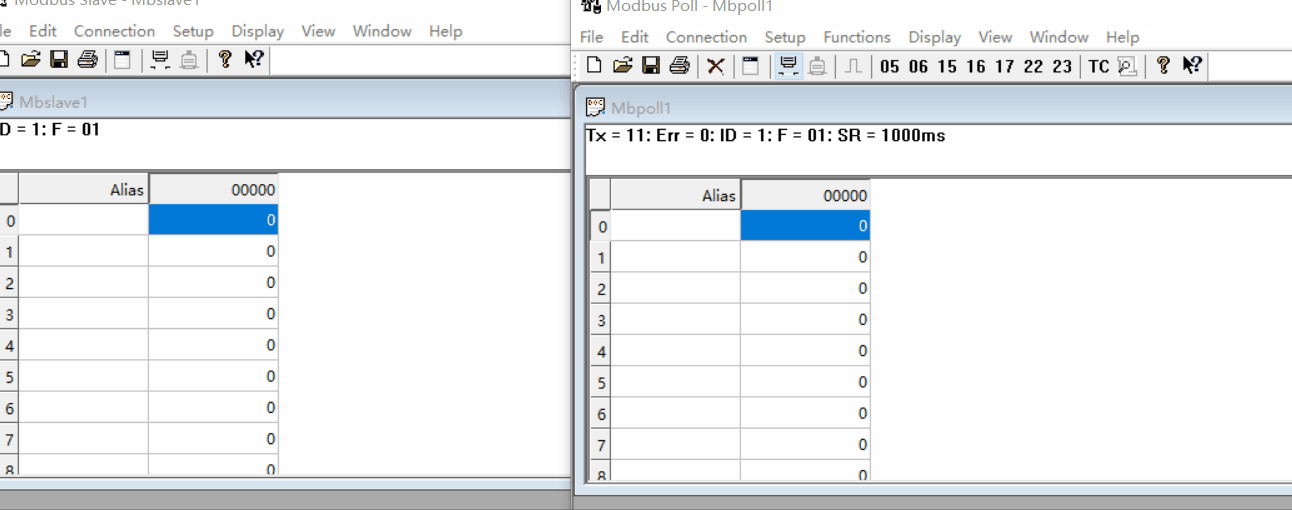

 3、然后双击salve的某块修改数据，则在master中能实时通讯和获取

百度网盘下载

链接：https://pan.baidu.com/s/1HIJ_PVkPX-1qy5mnY4AaOw

提取码：1006
