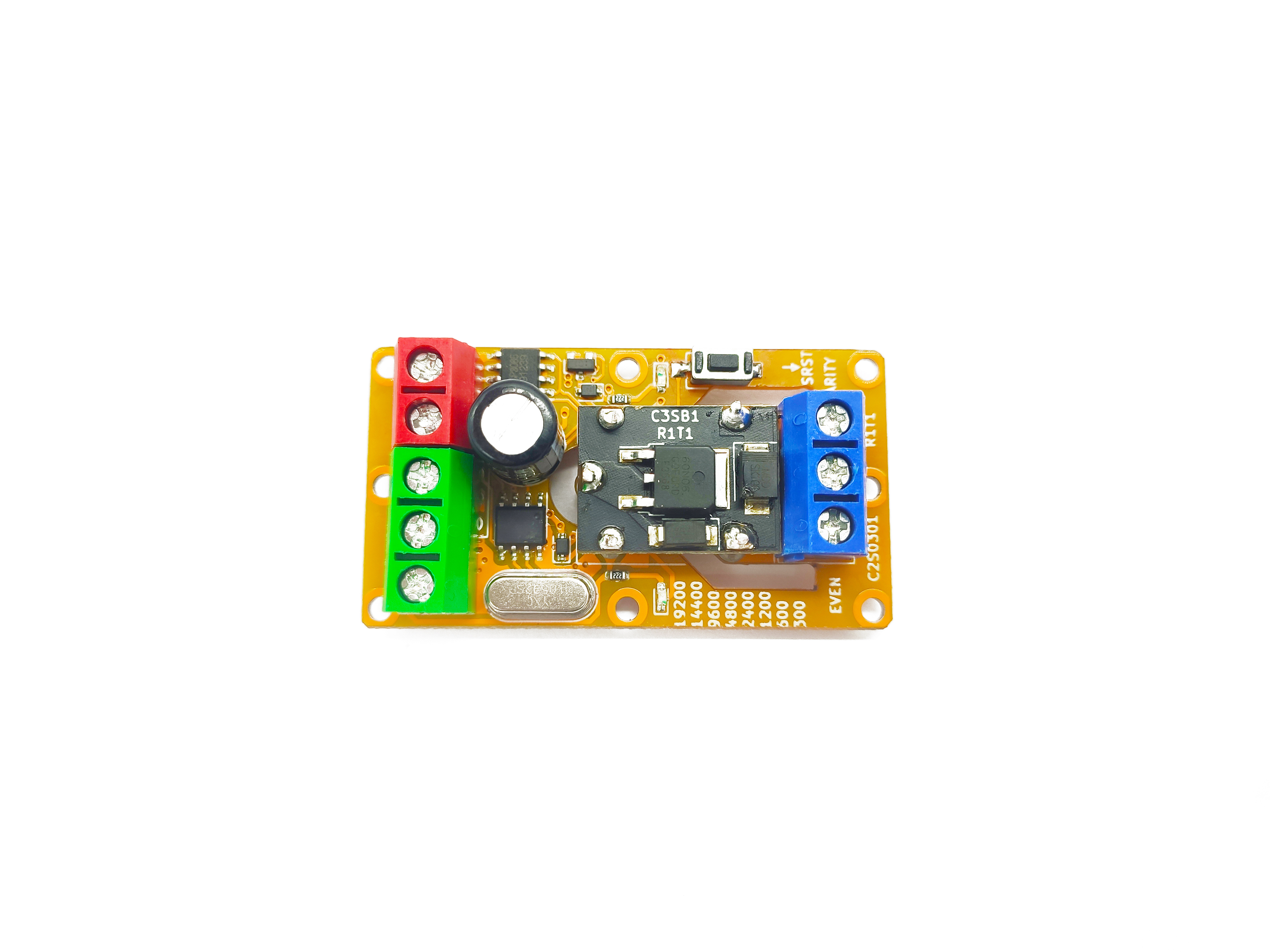

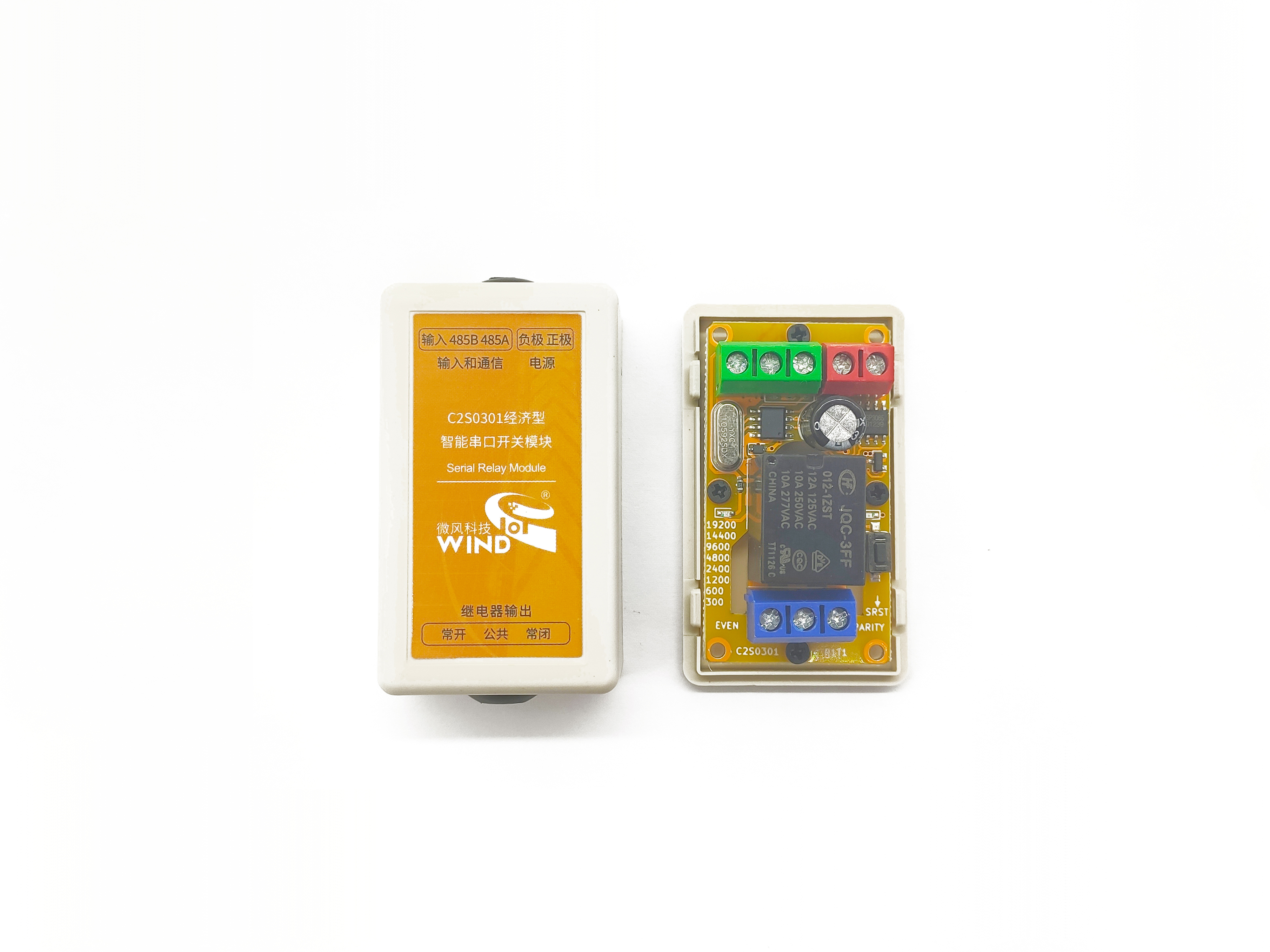

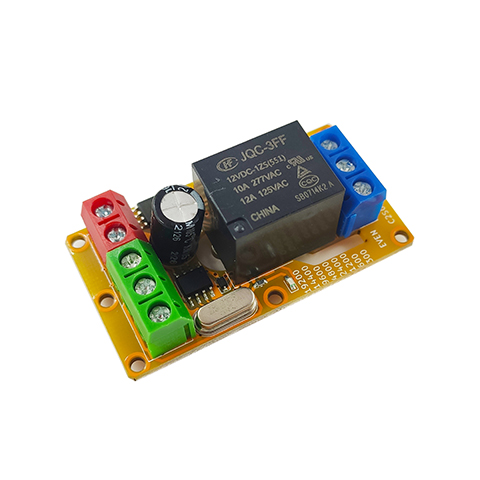

一款以专用集成电路为核心的经济型MODBUS-485继电器模块,实现了标准MODBUS-485通信功能。它可以与9V，12V或24V电压配合使用。本模块支持所有常见波特率、停止位和校验位的组合，并可任意设置MODBUS地址。这些配置均通过485通信口进行设置，且可通过产品上的按键进行重置为默认设置，即为9600波特率，8个数据位，偶校验，1个停止位。
产品特性
高经济性 ·以超低成本实现标准 MODBUS-RTU RS-485 通信功能 ·一路高敏感度、高电压耐受数字信号输入 ·两路高敏感度模拟信号输入（仅 C2S0302） ·一路继电器隔离输出，常开和常闭触点最大支持交流 250V 10A 容量 ·不同版本分别支持直流 5/9/12/18/24V 供电，也可定制供电电压 ·具备简易点动延时功能，能完成简单的自动控制应用 ·具备简易脉冲输出功能，能完成简单的电机驱动或调光应用（仅 C2S0302）
良可靠性 ·基本的电源防反接、过流、静电、快速脉冲群和浪涌保护 ·印制线路板高压侧爬电距离开槽严格符合安全规定
1.1 简介
本产品是一款以专用集成电路为核心的经济型 MODBUS-RTU RS-485 继电器模块。它可以与 5V， 9V，12V 或 24V 电压配合使用。本模块支持所有常见波特率、停止位和校验位的组合，并可任意设置 MODBUS-RTU 地址。这些配置均通过 RS-485 通信口进行设置，且可通过产品上的按键进行重置为默认 设置，即为地址 0x02，9600 波特率，8 个数据位，偶校验，1 个停止位。 在批量生产时，本产品的内部功能是可以完全定制的。您可以指定自己需要的通信参数。
1.2 结构描述

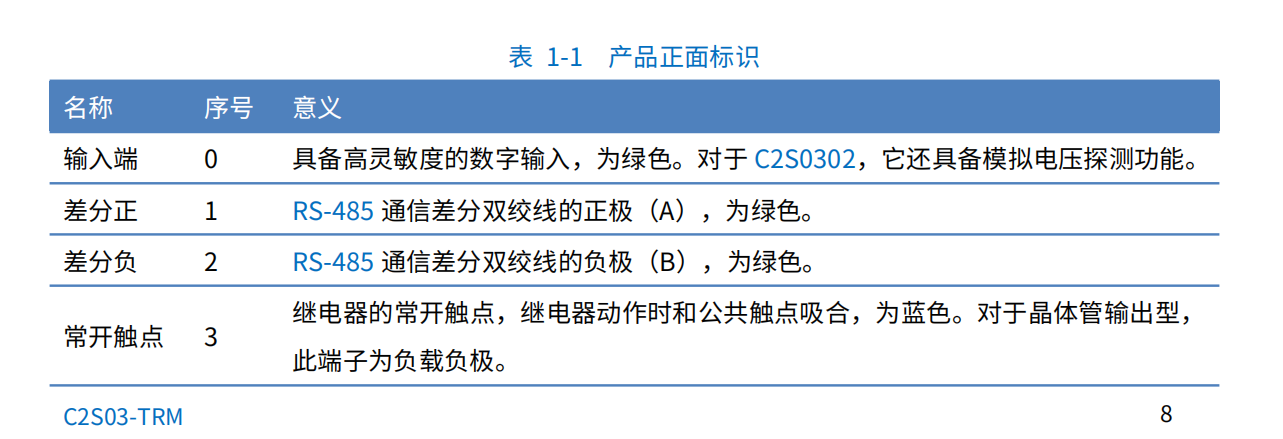

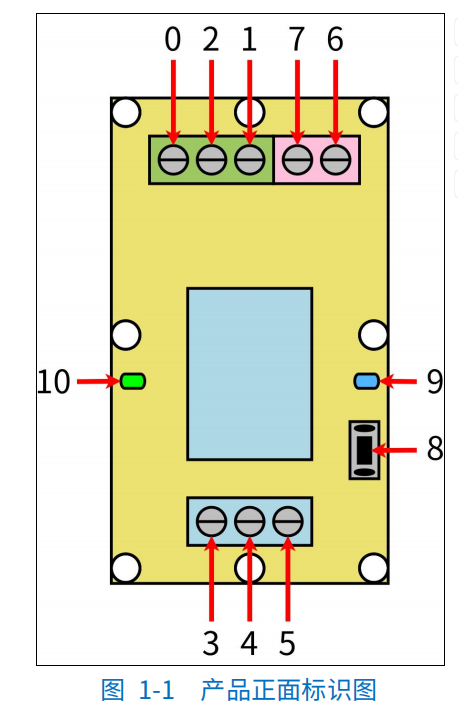

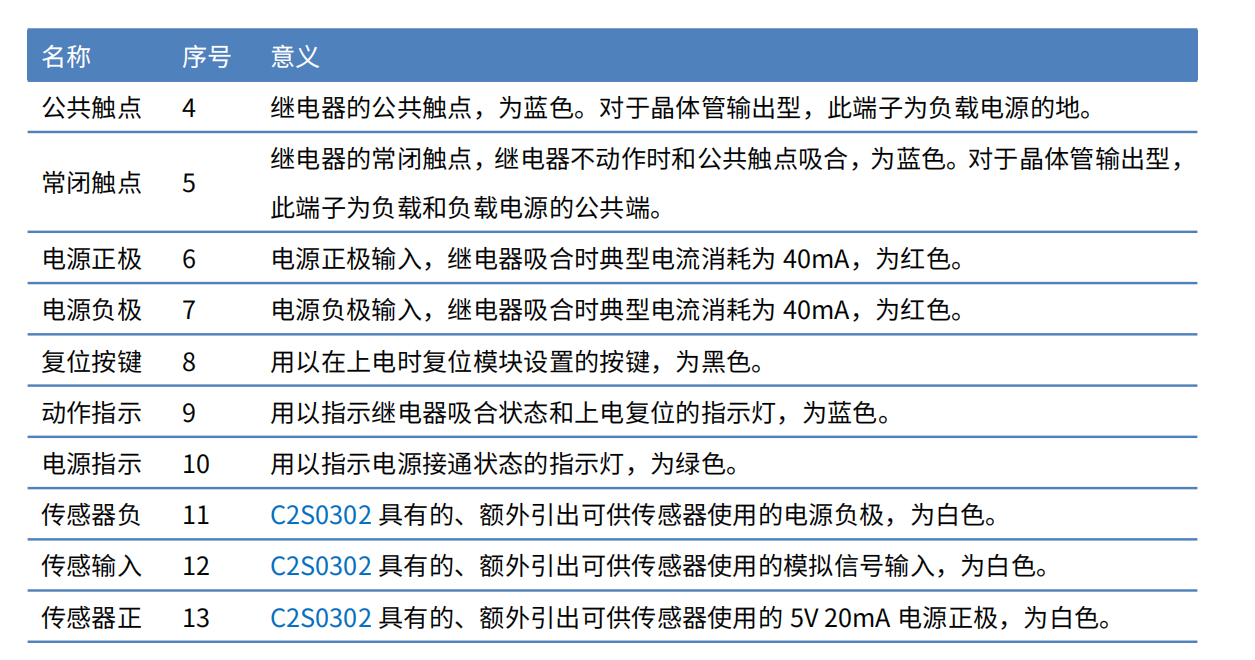

产品上一共有八个螺丝端子、一个按键和两个指示灯。各个接线端子和器件的说明见下图和下表所 示。对于 C2S0302，产品左侧还有一额外的白色扩展接口用以引出第二路传感器专用模拟输入。
1.3 电路连接方法

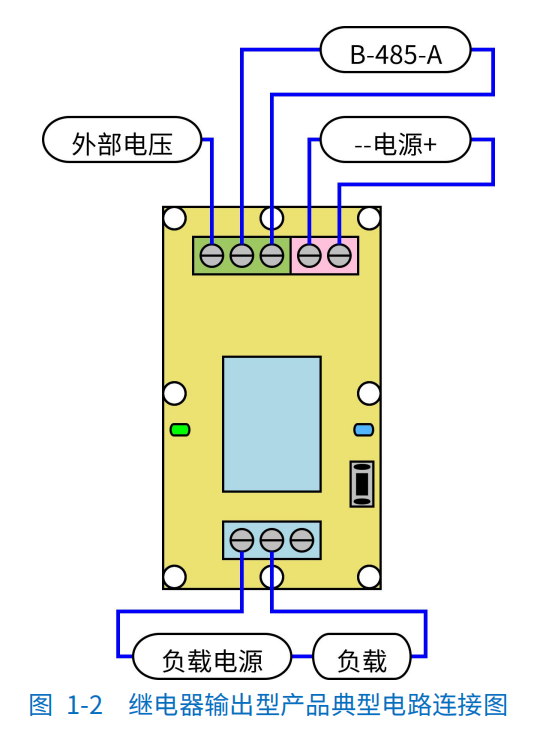

产品的电源输入端子直接连接直流电源输入即可。继电器部分的端子则视需求选择常开和常闭，与 负载和负载电源串联入同一回路即可。产品的数字输入端连接在一个外部电压上，其 485 通信端口按照 对应极性并联于 485 总线上即可。对于晶体管输出的版本，其接线图见 4.2 所述。 一个典型的继电器输出型产品连接图如下
：
