1 | 概述 |
温湿度传感器以温湿度一体式的探头作为测温元件，将温度和湿度信号采集出来，经过电路处理后，直接通过主控芯片进行485接口输出。
探头型温湿度传感器采用进口数字式温湿度数据采集模块，出厂时已经过精准的标定，相对湿度和温度传感器具有数字式输出，可完全互转的特点，测量精度、线性度、重复性、互转性、一致性等方面出类拔萃，它适用于环境设备配套，仪器设备集成，以及其他一般性环境测验。
| 特点 |
（1）宽电压设计，性价比超高。
（2）数字线性化修正，高精度、高稳定。
（3）全量程温湿度补偿，温湿度测量范围宽，测量范围可选。
（4）安装灵活，使用方便。
（5）体积小、重量轻、抗震动。
（6）可做成多种外形，满足客户不同的需求。
| 适用范围 |
广泛应用于楼宇自控、电信机房、造纸印刷、仓储物流、商场建筑、宾馆住房、农业温室、电影院、火车站、博物馆、影剧院、洁净车间等需要测量温湿度的领域。
| 产品资料 |
温度范围：标配－40～85℃，其他温度范围可以定做
湿度范围：0～100%RH（非结露状态）
准 确 度：±0.5℃（@25℃）；±4%RH（10%～90%）；
重 复 性：±0.1℃；±0.1%RH；
分 辨 率：0.1℃；0.1%RH；
长期稳定性：＜0.1℃/年；＜0.1%RH/年
供电电压：10～30V DC
输出信号：RS485（标准Modbus-RTU协议，默认地址：01）
响应时间：＜1S
工作环境：温度：－40℃～60℃；湿度：≤100%RH

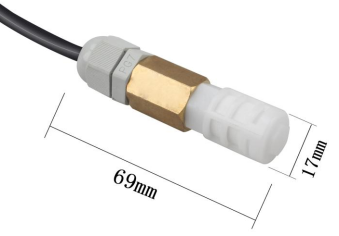

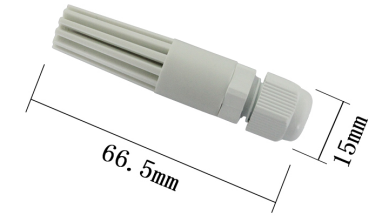

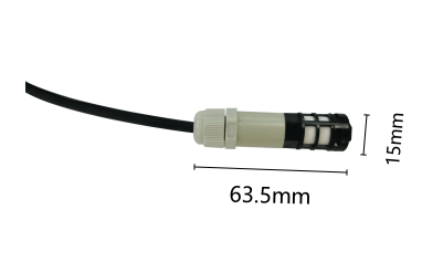

| 外形规格 |
| 使用方法 |
探头型温湿度传感器可连接各种载有差分输入的数据采集器，数据采集卡，远程数据采集模块等设备，接线说明如下图：
| 数据转换方法 |
RS485信号（默认地址01）：
标准Modbus-RTU协议，波特率：4800；校验位：无；数据位：8；停止位：1
7.1 修改地址
例如：将地址为1的传感器改地址为2，主机→从机
原地址 | 功能码 | 寄存器地址高 | 寄存器地址低 | 起始地址高 | 起始地址低 | CRC16低 | CRC16高 |
0X01 | 0X06 | 0X07 | 0XD0 | 0X00 | 0X02 | 0X08 | 0X86 |
若传感器接收正确，数据按原路返回。
备注：如果忘记传感器的原地址，可以使用广播地址0XFF代替，使用0XFF时主机只能接一个从机，且返回地址仍为原地址，可以作为地址查询的方法。
7.2 查询数据
查询传感器（地址为1）的数据（温度，湿度），主机→从机
地址 | 功能码 | 起始寄存器地址高 | 起始寄存器地址低 | 寄存器长度高 | 寄存器长度低 | CRC16低 | CRC16高 |
0X01 | 0X03 | 0X00 | 0X00 | 0X00 | 0X02 | 0XC4 | 0X0B |
若传感器接收正确，返回以下数据，从机→主机
地址 | 功能码 | 数据长度 | 寄存器0数据高 | 寄存器0数据低 | 寄存器1数据高 | 寄存器1数据低 | CRC16低 | CRC16高 | |||
0X01 | 0X03 | 0X04 | 0XFF | 0XDD | 0X01 | 0X64 | 0X5A | 0X66 | |||
温度：－3.5℃ | 湿度：35.6%RH | ||||||||||
| 使用上的注意事项 | ||||||||||
（1）当收到产品时请检查包装是否完好，并核对传感器型号和规格是否与您选购的产品相符。
（2）安装处应远离化学腐蚀环境。
（3）传感器及导线应远离高压电、热源等。
（4）传感器属于精密仪器，应存放在干燥通风常温的室内环境。
（5）传感器做工精密，用户在使用时请不要自行拆解，以免造成产品损坏。
：
