什么是 Modbus？

Modbus 是一种串行通信协议，由 Modicon 公司于 1979 年发布，用于与其可编程逻辑控制器（PLC）一起使用。简而言之，它是用于在电子设备之间的串行线路上传输信息的方法。请求信息的设备被称为 Modbus 客户端，提供信息的设备是 Modbus 服务器。在标准 Modbus 网络中，有一个客户端和多达 247 个服务器，每个服务器都有从 1 到 247 的唯一服务器地址。客户端还可以向服务器写入信息。

它用于什么？

Modbus 是一种开放协议，这意味着制造商可以在其设备中构建它，而无需支付专利费用。它已成为工业界的标准通信协议，并现在是连接工业电子设备的最常见手段。它被广泛用于许多制造商的各个行业。Modbus 通常用于从仪器和控制设备传输信号到主控制器或数据采集系统，例如用于测量温度和湿度并将结果传输到计算机的系统。Modbus 通常用于将监控计算机与远程终端单元（RTU）连接在一起，这在监控和数据采集（SCADA）系统中使用。Modbus 协议的版本存在于串行线路（Modbus RTU 和 Modbus ASCII）和以太网（Modbus TCP）中。

它如何工作？

Modbus 是在设备之间通过串行线路传输的。最简单的设置是单个串行电缆连接两个设备的串行端口，即客户端和服务器。

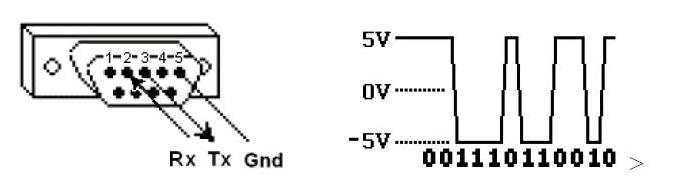

数据被发送为一系列称为位的一和零。每个位都作为电压发送。零以正电压发送，而一以负电压发送。这些位发送得非常快。典型的传输速度为 9600 波特率（每秒位数）。

什么是十六进制？

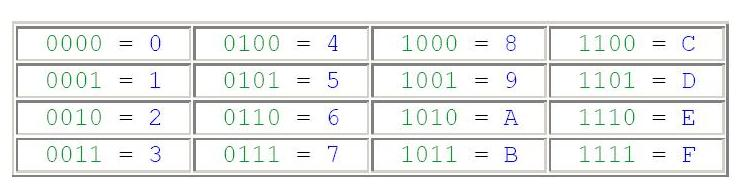

在解决问题时，查看实际的原始数据被发送是有帮助的。长串的1和0很难阅读，所以位被组合并以十六进制形式显示。每个 4 位块由从 0 到 F 的十六个字符之一表示。

每个 8 位块（称为字节）由从 00 到 FF 的 256 个字符对之一表示。

数据如何存储在标准 Modbus 中？

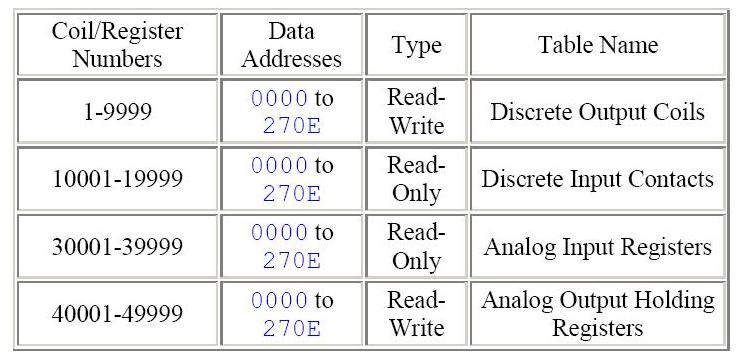

信息存储在服务器设备中，有四种不同的表。两个表存储开/关的离散值（线圈），而另外两个表存储数字值（寄存器）。线圈和寄存器都有只读表和读写表。每个表有 9999 个值。每个线圈或接点都是 1 位，并分配了数据地址从 0000 到 270E。每个寄存器都是 1 字 = 16 位 = 2 字节，也有数据地址从 0000 到 270E。

线圈/寄存器编号可以被看作是位置名称，因为它们不出现在实际的消息中。数据地址用于消息中。例如，第一个保持寄存器，编号为 40001，具有数据地址 0000。这两个值之间的差异是偏移量。每个表都有不同的偏移量，分别为 1、10001、30001 和 40001。

服务器 ID 是什么？

网络中的每个服务器都被分配一个唯一的单元地址，从 1 到 247。当客户端请求数据时，它发送的第一个字节是服务器地址。这样，每个服务器在第一个字节后就知道是否要忽略消息。

什么是功能码？

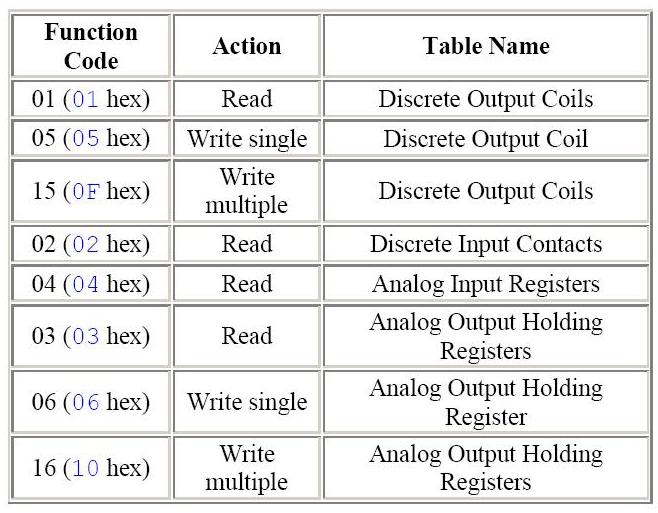

客户端发送的第二个字节是功能码。这个数字告诉服务器要访问哪个表，以及是从表中读取还是写入。

CRC 是什么？

CRC 代表循环冗余检查。它是添加到每个 Modbus 消息末尾以用于错误检测的两个字节。消息中的每个字节都用于计算 CRC。接收设备还计算 CRC 并将其与发送设备的 CRC 进行比较。如果消息中的一个位接收错误，CRC 将不同，将导致错误。

Modbus 命令和响应的格式是什么？

数据类型是什么？

FC03 的示例显示，寄存器 40108 包含 AE41，它转换为 16 位 1010 1110 0100 0001。但这是什么意思？嗯，它可以表示几种不同的 16 位数据类型：

• 16 位无符号整数（介于 0 到 65535 之间的整数）寄存器 40108 包含 AE41 = 44609（十六进制转十进制）

• 16 位有符号整数（介于 -32768 到 32767 之间的整数）AE41 = -20927（将十六进制转换为十进制后的包装，如果大于 32767，则减去 65536）

• 两个字符的 ASCII 字符串（2 个字符字母）AE41 = ® A

• 离散的开/关值（与 16 位整数相同，具有值 0 或 1。十六进制数据将是 0000 或 0001）寄存器 40108 还可以与 40109 结合以形成这些 32 位数据类型中的任何一种：

• 32 位无符号整数（介于 0 到 4,294,967,295 之间的数字）40108,40109 = AE41 5652 = 2,923,517,522

• 32 位有符号整数（介于 -2,147,483,648 到 2,147,483,647 之间的数字）AE41 5652 = -1,371,449,774

• 32 位双精度 IEEE 浮点数。这是一个允许使用约七位小数的 32 位数表示任何实数（带有小数点的数字）的数学公式。AE41 5652 = -4.395978E-11。这是一个用于 4 字节或 2 个字的输入的 IEEE 浮点计算器。要下载副本，请右键单击并选择“另存为…”。

• 四个字符的 ASCII 字符串（4 个字符字母）AE41 5652 = ® A V R更多寄存器可以组合以形成更长的 ASCII 字符串。每个寄存器用于存储两个 ASCII 字符（两个字节）。

字节和字排序是什么？

Modbus 规范没有精确定义数据存储在寄存器中的方式。因此，一些制造商在其设备中实现了 Modbus 以存储和传输高字节，然后是低字节（AE 在 41 之前）。

另外，其他设备存储并传输低字节（41 在 AE 之前）。同样，当寄存器组合以表示 32 位数据类型时，一些设备将高 16 位（高字）存储在第一个寄存器中，剩下的低字存储在第二个寄存器中（AE41 在 5652 之前），而其他设备则相反（5652 在 AE41 之前）。

字节或字以任何顺序发送无所谓，只要接收设备知道期望的方式是哪一种。例如，如果要将 29,235,175,522 作为 32 位无符号整数发送，它可以以这四种方式之一排列。

AE41 5652 高字节在前 高字在前

5652 AE41 高字节在前 低字在前

41AE 5256 低字节在前 高字在前

5256 41AE 低字节在前 低字在前

什么是 Modbus 映射？

Modbus 映射只是为一个个体服务器设备定义的列表，它定义了数据是什么（例如压力或温度读数），数据存储在哪里（哪个表和数据地址）

数据如何存储（数据类型、字节和字排序）

一些设备内置了制造商定义的固定地图。而其他设备允许操作员配置或编程自定义地图以满足其需求

Modbus ASCII 和 Modbus RTU 之间有什么区别？

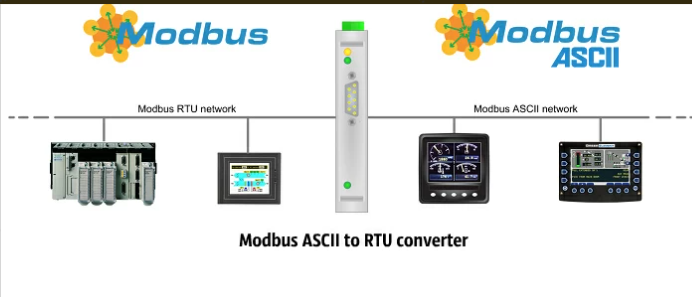

Modbus RTU 和 Modbus ASCII 使用相同的协议。唯一的区别是在电线上传输的字节与 RTU 以二进制形式呈现，并且使用 Modbus RTU 时以可读的 ASCII 形式呈现。需要注意的是，RTU 消息没有Start_of_text 标志。通信中的接收方使用“静默”时间来确定新消息的开始。ASCII 具有文本标记。二进制消息比 ASCII 消息要短，因此在理论上传输/接收速度更快。您可能会对 HMI/SCADA 中的更新速度约 100 毫秒感到满意，可以选择任何一种通信方式。

总结：一般情况推荐使用 RTU；如果在 WinNT 上使用 RTU 出现超时问题或者使用较慢的通信媒体，如 300 bps 或拨号调制解调器时，请使用 ASCII。对于 Modbus 的大多数 OPC 服务器支持 ASCII 和 RTU 通信。

什么是扩展寄存器地址？

由于模拟输出保持寄存器的范围为 40001 到 49999，这意味着寄存器不能超过 9999 个。虽然这通常对大多数应用足够，但也有一些情况下需要更多的寄存器。寄存器 40001 到 49999 对应数据地址 0000 到 270E。如果我们使用剩余的数据地址 270F 到 FFFF，将有多达 6 倍多的寄存器可用，总计 65536 个。这将对应于寄存器编号从 40001 到 105536。许多 Modbus 软件驱动程序（用于客户端 PC）是根据 40001 到 49999 的限制编写的，无法访问服务器设备中的扩展寄存器。而且，许多服务器设备不支持使用扩展寄存器的地图。但另一方面，某些服务器设备支持这些寄存器，某些客户端软件可以访问它，尤其是如果编写了自定义软件。

如何使用 2 字节服务器地址？

由于通常使用一个字节来定义服务器地址，并且网络上的每个服务器都需要唯一的地址，所以网络上的服务器数量是有限的，最多为 256。Modbus 规范中定义的限制甚至更低，为 247。要超越这个限制，可以对协议进行修改，以使用两个字节作为地址。客户端和服务器都需要支持此修改。使用两字节地址可以将网络中服务器的数量限制扩展到 65535。默认情况下，Simply Modbus 软件使用 1 字节地址。输入地址大于 255 时，软件会自动切换到 2 字节地址，并保持在此模式下，直到手动关闭 2 字节寻址。

如何发送事件和历史数据？

Enron Modbus 包括用于移动事件和历史数据的命令。

什么是 Enron Modbus？

Enron Modbus 是由 Enron 公司开发的对标准 Modicon Modbus 通信协议的修改。请参阅 Enron Modbus 以获取详细信息。
