我们很多信息化项目远离城镇，例如铁路、交通公路、油气管线、林场、景区、农场水库、桥梁类项目在野外，网络环境差、网络布线工程浩大、实施难度大。为了应对这类项目对现场运行设备、环境数据进行采集、监测、巡检、远程管理，武汉宜联科技针对这类项目推出如下解决方案：

一、针对需要的管理接入的监控设备、传感器监测设备，采用现场边缘端部署宜联IOT中继宝盒接入管理视频摄像头、现场的传感器等监测设备。

二、分段、分片管理。对一定片区一定范围内的传感设备、摄像机设备与一台宜联IOT中继宝盒形成一个管理单元，通过宜联IOT中继宝盒提供流媒体平台和物联网平台，对所在的管理单元片区提供视频流和传感器监测数据转发以及接受上级业务平台的指令控制处理。

三、采用网桥组网解决跨距离通讯、信息传输问题，降低传统的拉线组网，降低施工成本。

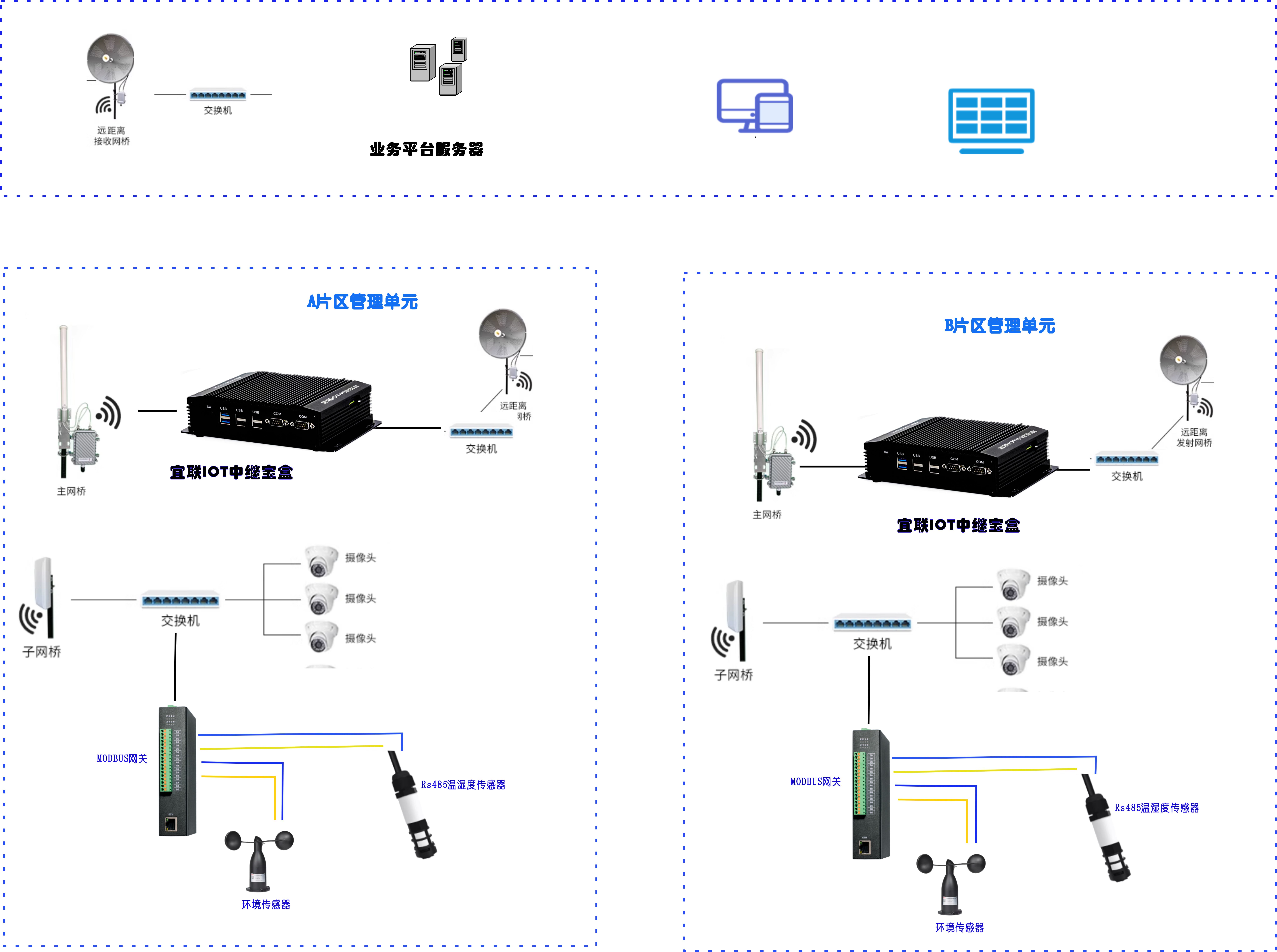

四、组网拓扑图例：

五、组网设置注意要点：

1．设备选型：

（1）单元内传感器设备选用RS485协议传感器，确保设备信号稳定。

（2）采用MODBUS网关接入各RS485协议传感器设备，然后MODBUS网关接入宜联IOT中继宝盒实现对现场传感器设备的数据采集与指令控制管理。

（3）视频监控摄像头选择支持GB28181协议的POE供电摄像机。

（4）网桥选择，根据管理单元现场通讯距离和传输视频带宽大小选用百兆或千兆的主站网桥1个和子网桥若干（根据现场需要接入的摄像头、传感器位置点确定）。

（5）每个管理单元采用48V poe网络交换机一台，用于接入现场的摄像头、子网桥发射端以及Modbus网关。

（6）设备供电方式，可采用太阳能监控供电系统12V锂电池风光互补发电户外光伏板提供现场的摄像机和传感器、交换机、网桥、宜联IOT中继宝盒供电。

2．IP网段设置说明

  单个单元内接入的摄像头、MODBUS网关、宜联IOT中继宝盒网关需要在同一个网段内。

网桥在部署上，主站与宜联IOT中继宝盒在一起，主站网口与宜联IOT中继宝盒一网口连接。子网桥与48V poe网络交换机、摄像头、MODBUS网关、连接设备在一起，子网桥与48V poe网络交换机网口连接。

宜联IOT中继宝盒有两网口，一网口连接主网桥，IP设置为子网桥下设备都可以访问的IP，例如设为192.168.1.1 直接作为摄像头、MODBUS网关的默认网关IP（例如在设置摄像头的默认网关是把地址设置为192.168.1.1 摄像头的IP设置为192.168.1.2~255）

宜联IOT中继宝盒另一网口IP根据其与业务平台服务器通讯方式设置。

六、方案特点：

1．网桥组网，解决远距离通讯，降低传统的拉线组网，降低施工成本。

2．单元内设备管理，采用传统布线组网，确保设备连接可靠性稳定性。

3．分段、分片区的单元管理模式提升整个业务系统应用的高可靠高可用。

4．边缘端设备接入、单元管理的分布式部署方案，同时解决了视频的高宽带要求，解决了流媒体平台集中式部署的宽带瓶颈引起的视频拉流卡顿不通问题。
