宜联IOT中继宝盒同时管理接入多个传感器设备网络接线指导

  我们在很多信息化项目中要对现场运行设备、环境数据进行采集、监测，例如工厂对设备运行状态监测，园区对水表、电表实现远程抄表、以及消防、环境监测预警等。

本章讲解利用“宜联IOT中继宝盒”接入多个RS485传感器实现数据采集的案例。本案例功能是通过温湿度传感器采集温湿度，通过温振传感器监测电机的运行时震动位移数据和轴承温度。

物料准备：

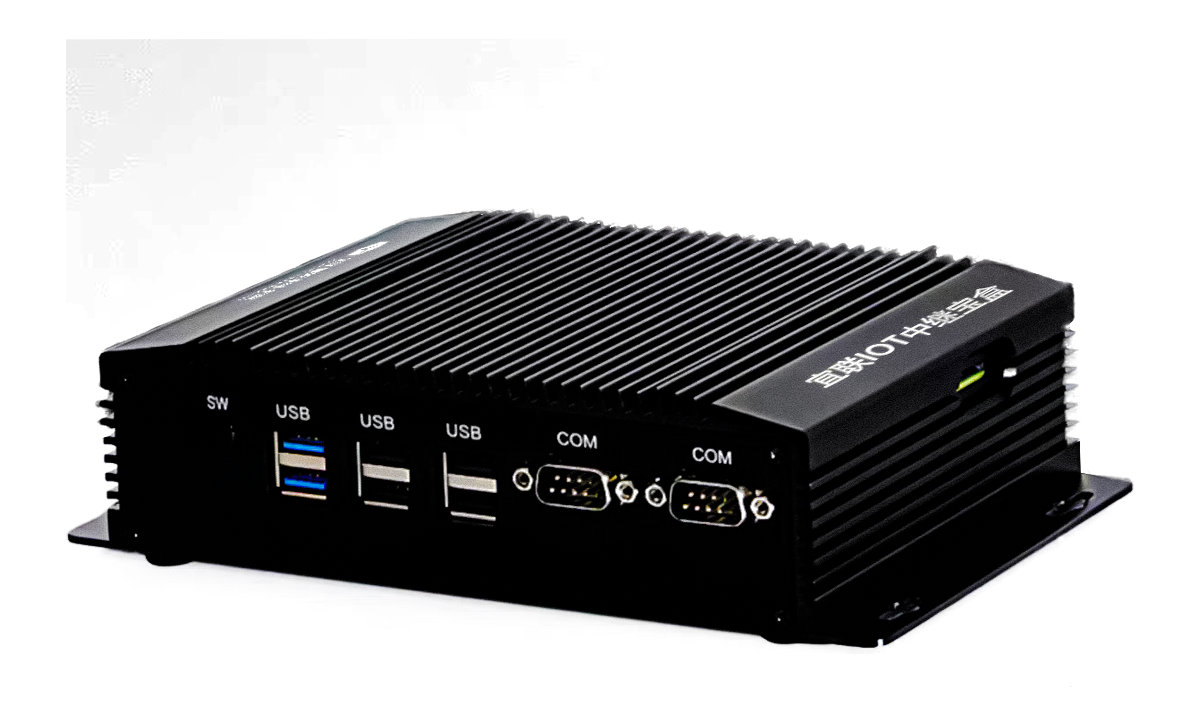

宜联IOT中继宝盒一台

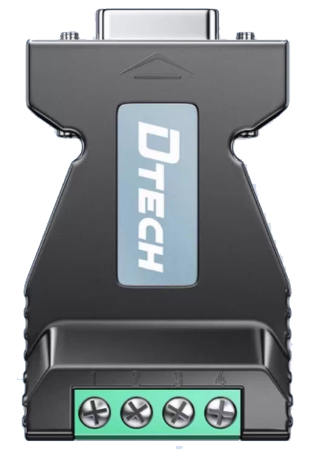

RS232/RS485转换器一个

变送器（RS485型）一只

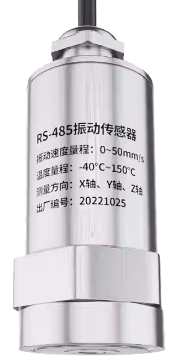

RS485温湿度传感器一只

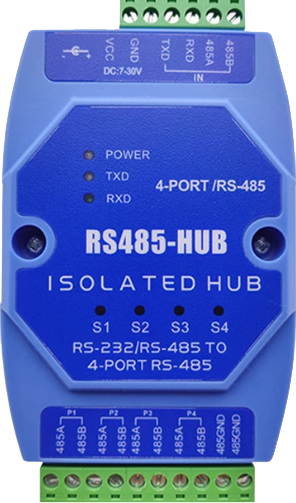

Modbus 485集线器一只

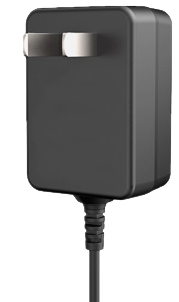

12V电源适配器两只

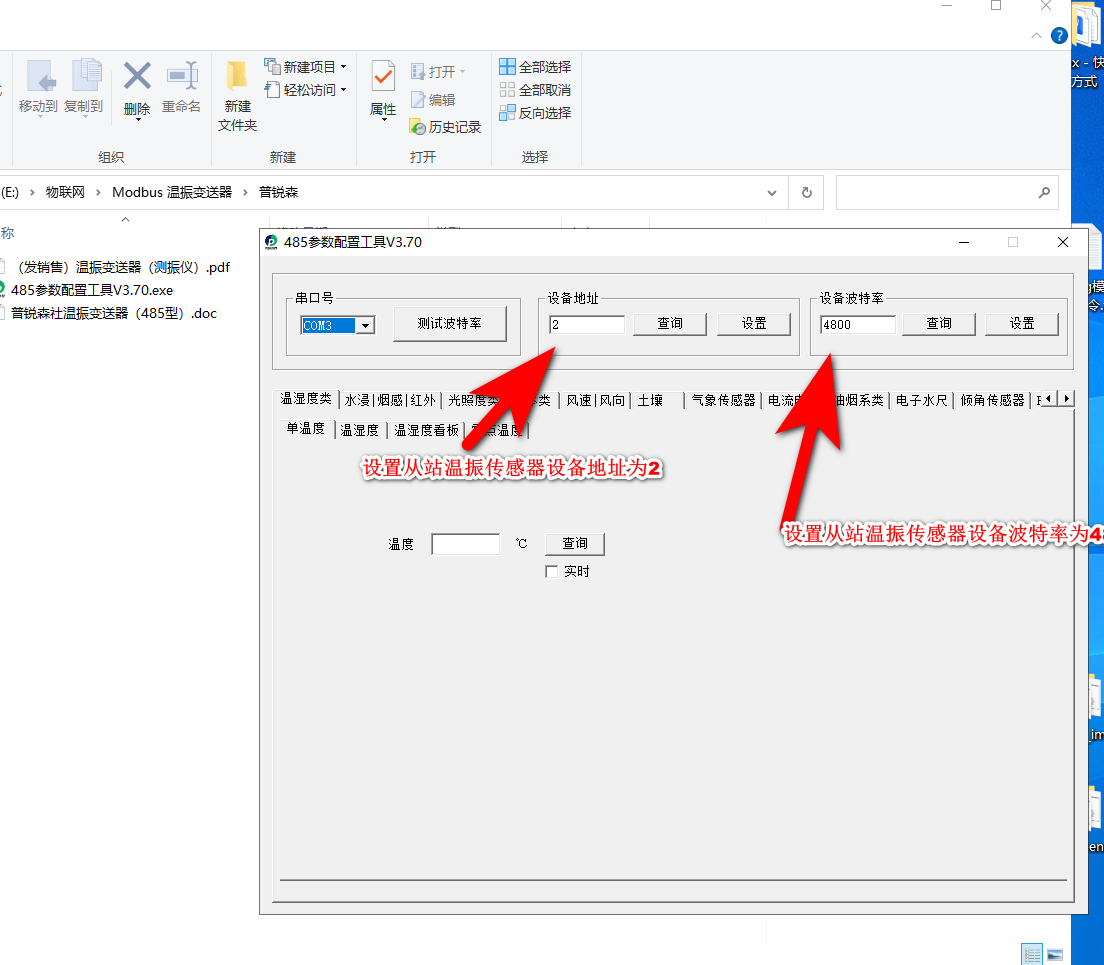

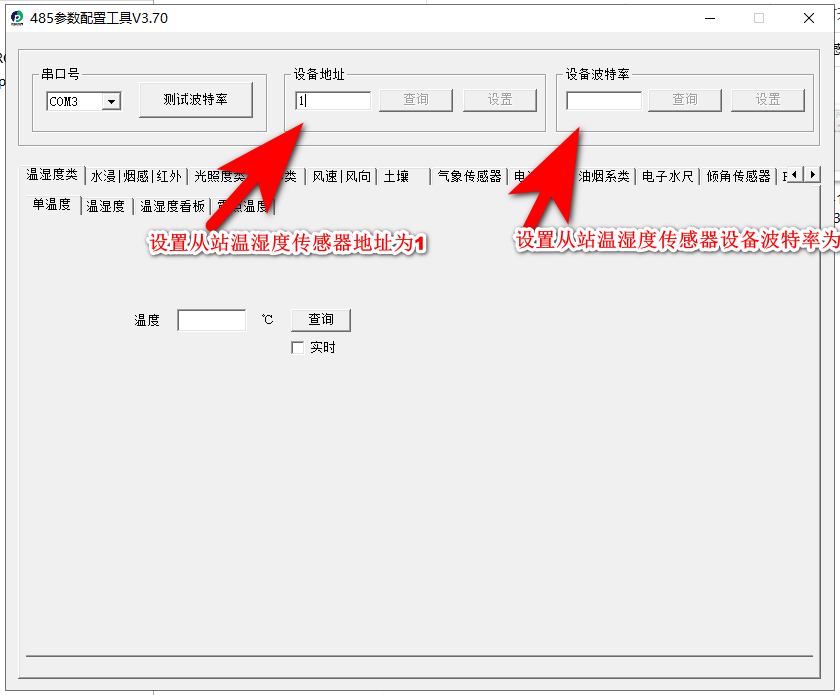

首先，在PC电脑用传感器地址读写工具设置两支传感器的寄存器地址。在本例中，温湿度传感器我们设置从站地址为1，温振变送器我们设置从站地址为2

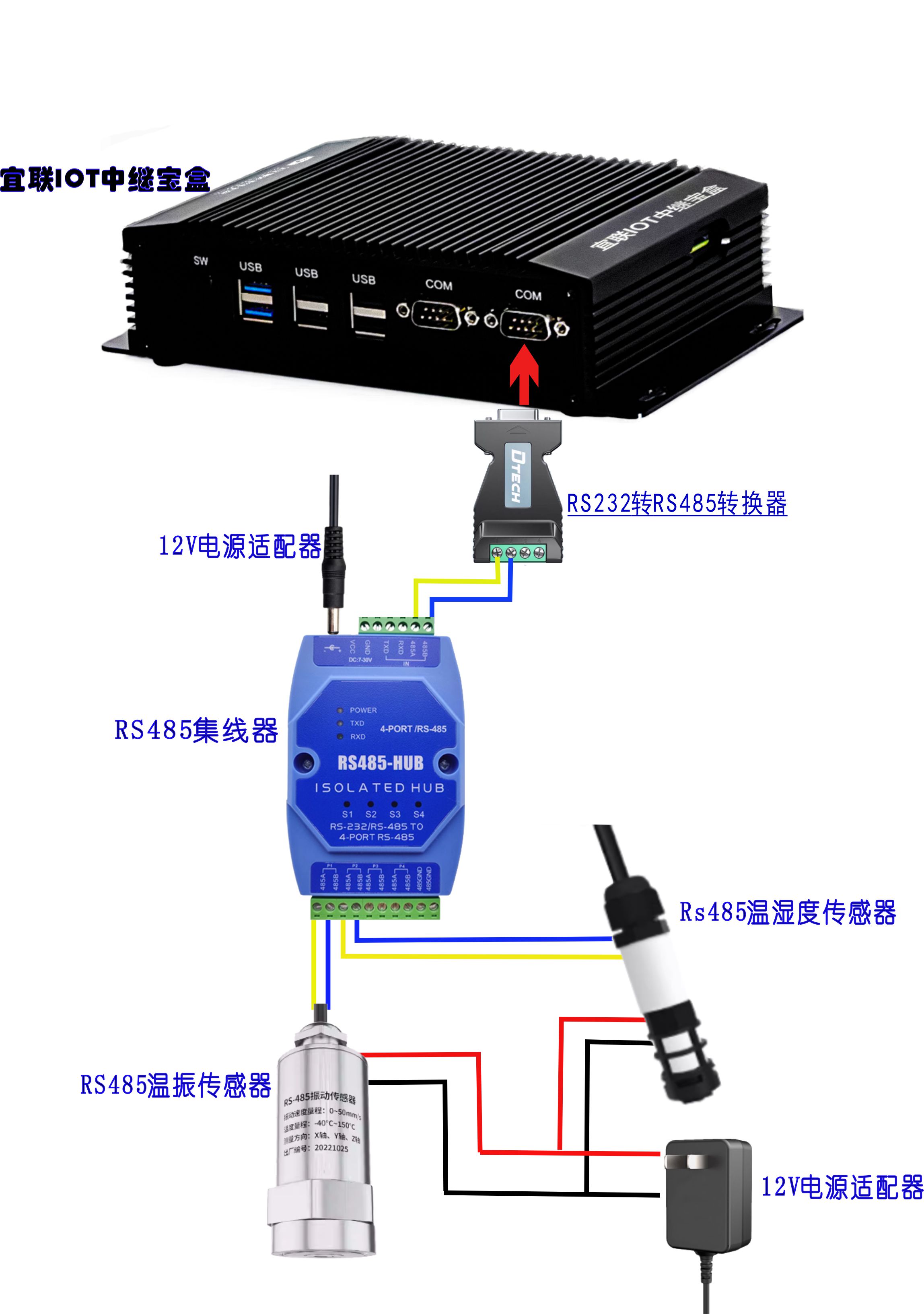

设置好两支传感器的寄存器地址后，我们按照下图标识接线：

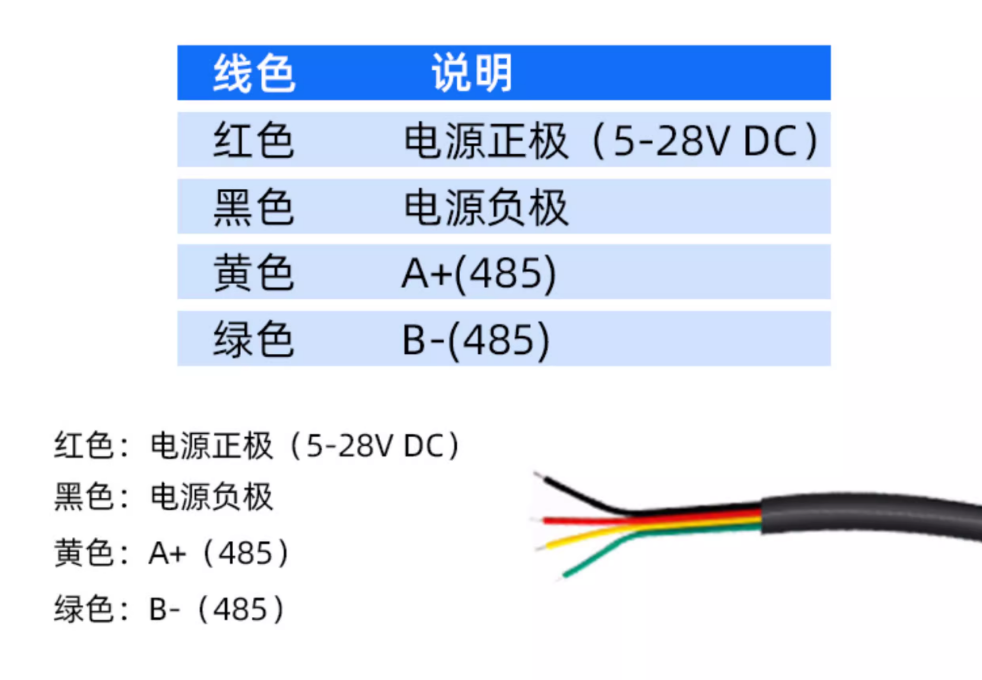

接线时注意，传感器的数据线A端对接集线器出口端A口，B端对接集线器出口端B口；

集线器入口A 对应 RS485转换器S2，集线器入口B 对应 RS485转换器S1 ， RS485转换器插入“宜联IOT中继宝盒”COM1口。

电源适配器通电后，我们登陆“宜联IOT中继宝盒”管理平台进行设备接入设置。

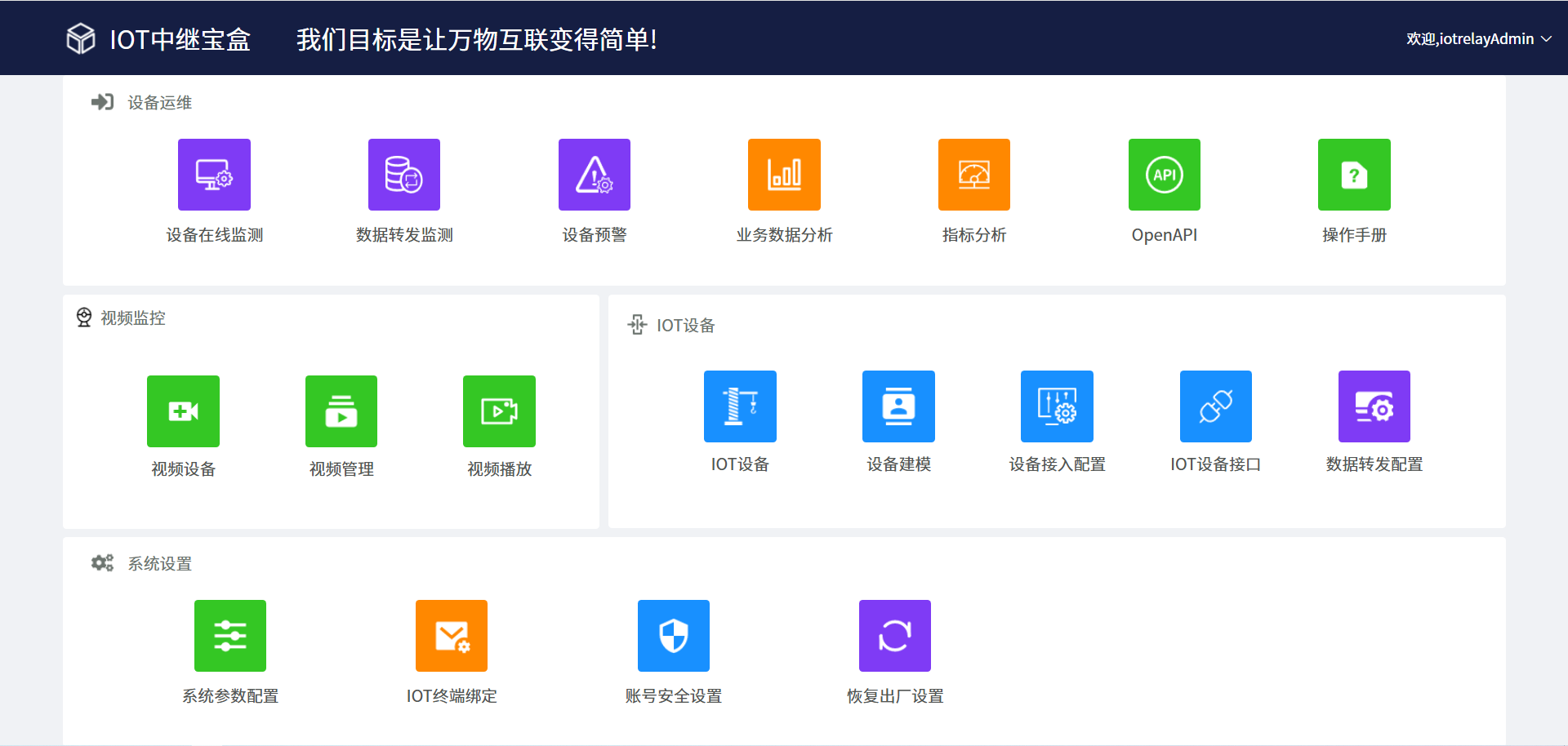

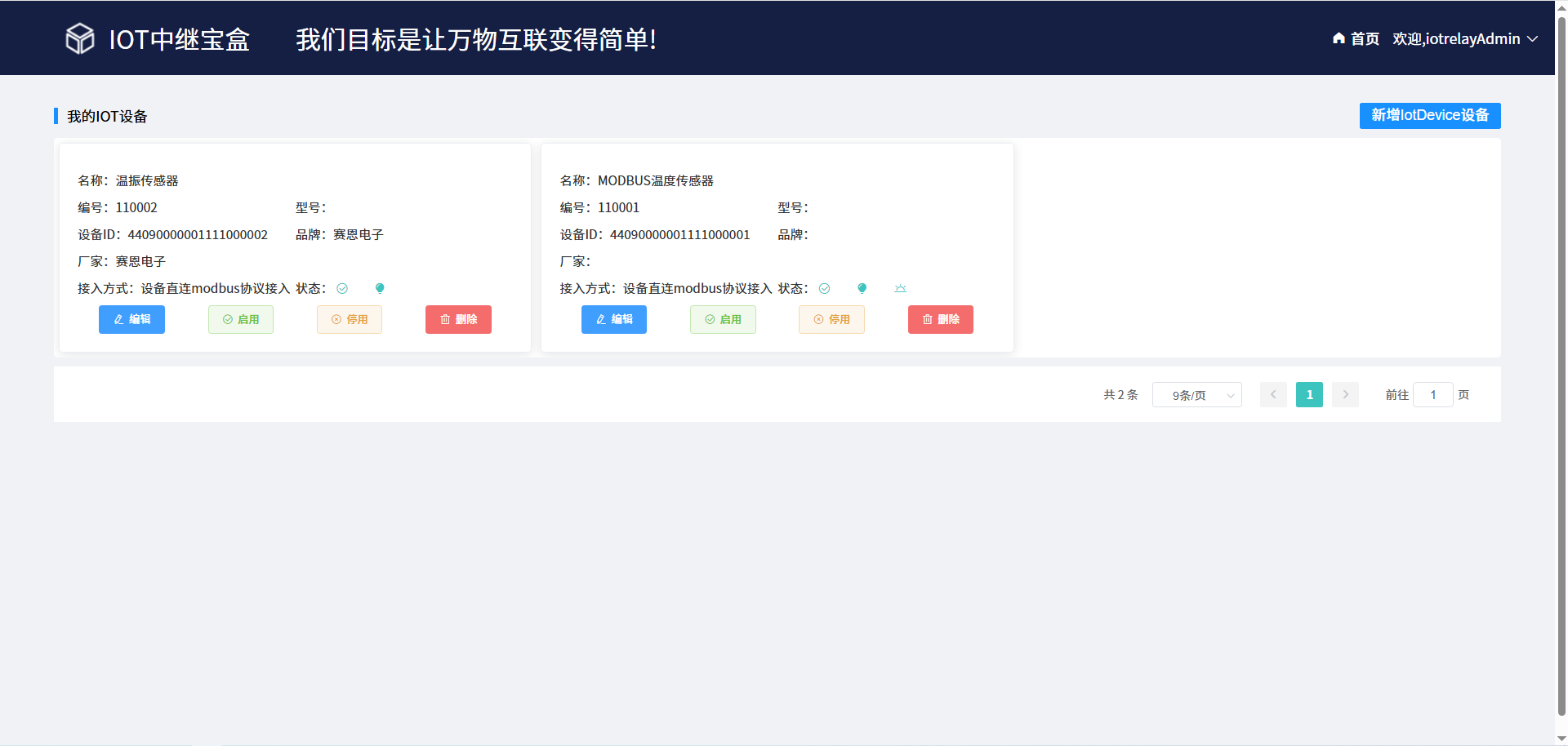

第一步，管理平台主操作界面点击“IOT设备”图标打开，添加两只传感器的名称编号等信息。

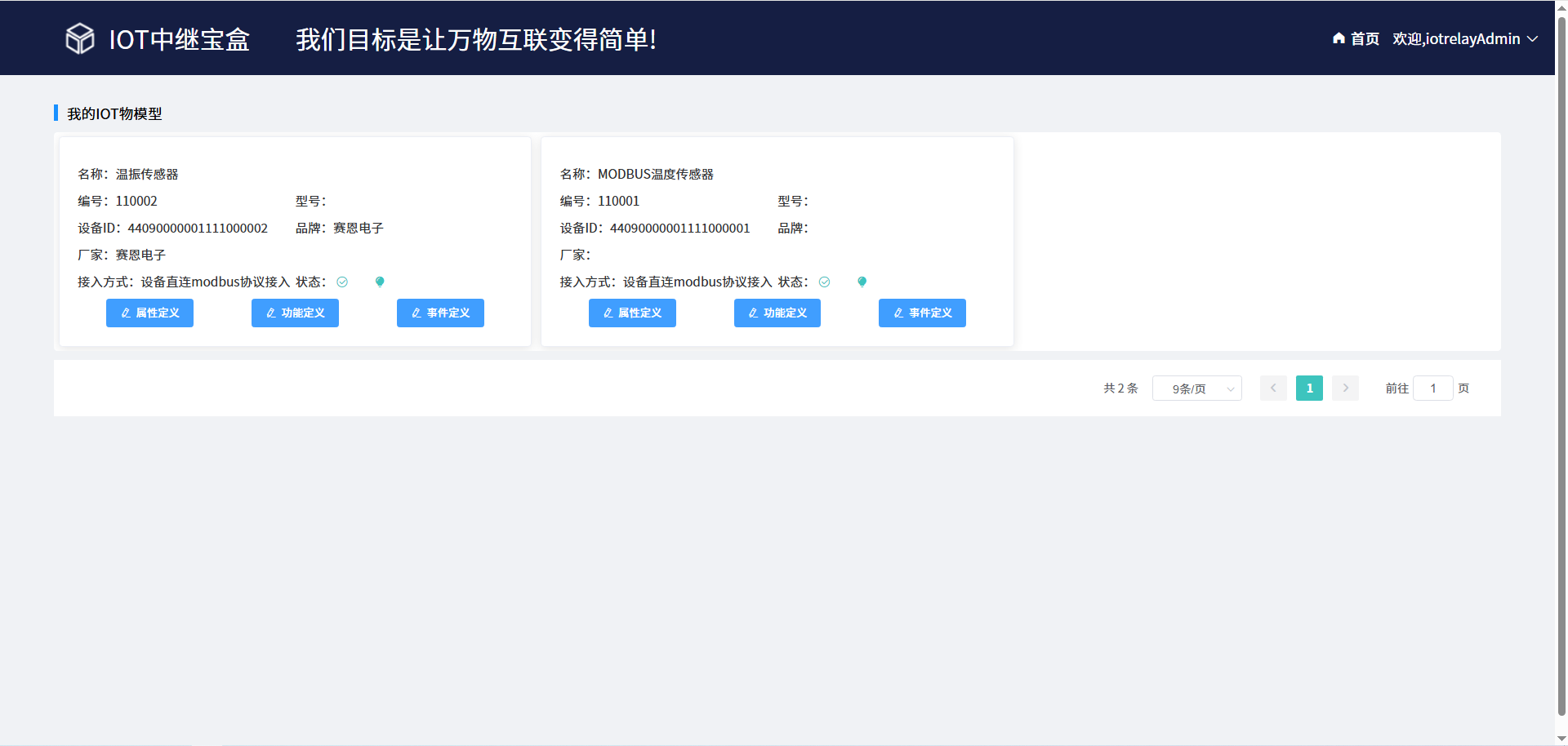

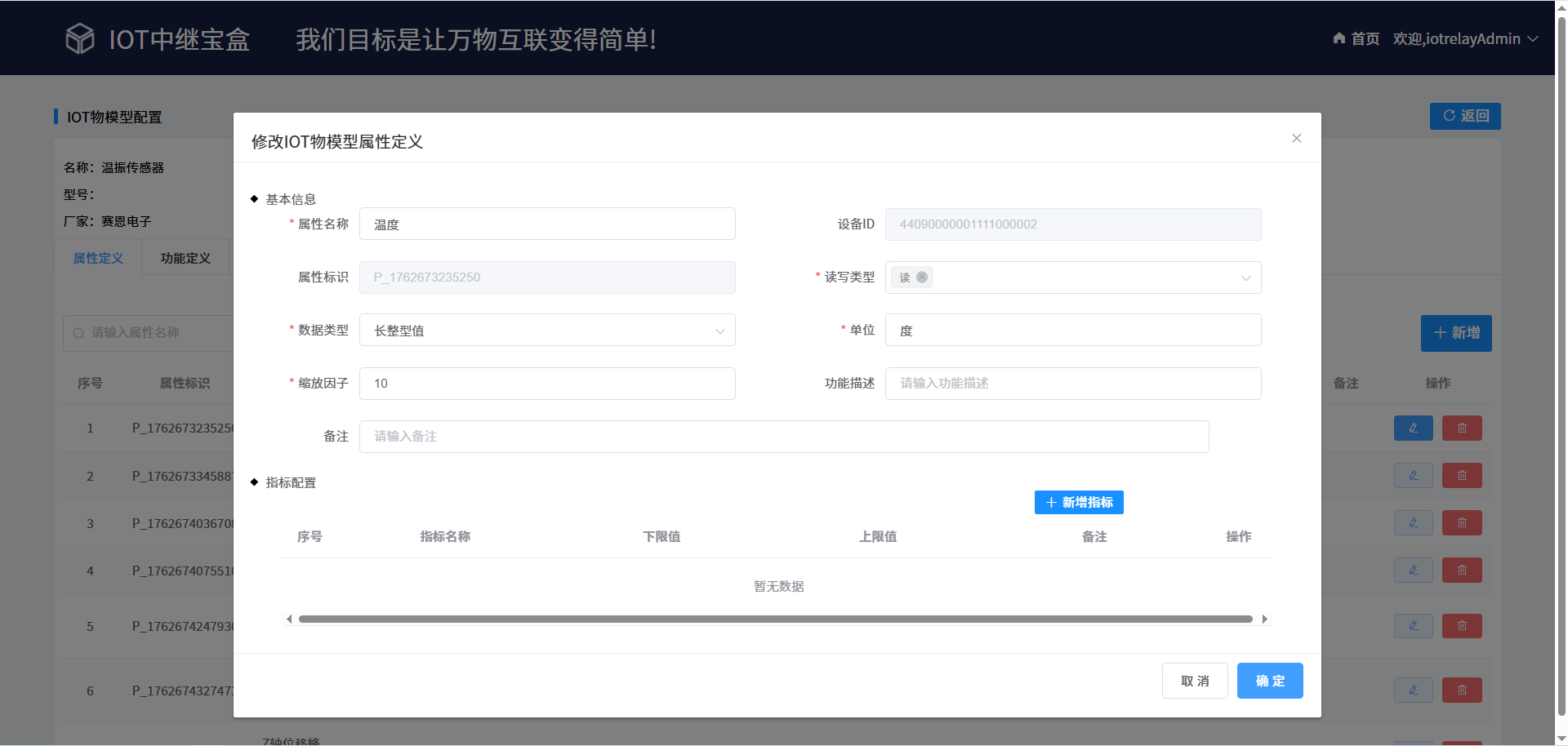

第二步，主操作界面点击“设备建模”图标打开，在设备建模界面选择对应的设备点击“属性定义”进入设备属性定义界面，点击“新增”按钮打开，根据业务需求与传感器功能添加需要监测采集的属性模型。本例中对温湿度传感器，我们添加温度和湿度两个属性，设置读写类型为读，填写数据类型、单位、缩放因子等设置。对于监测电机的温振传感器分别设置电机温度、X轴、Y轴、Z轴位移等属性。

第三步，主操作界面点击“设备接入配置”图标打开，选择设备点击“接入方式配置”，在此界面设置所选设备接入方式配置。特别说明，连接方式选择串口RTU连接，连接端口为ttyS0(即宜联IOT中继宝盒标识的COM1)，波特率与传感器的波特率相同。

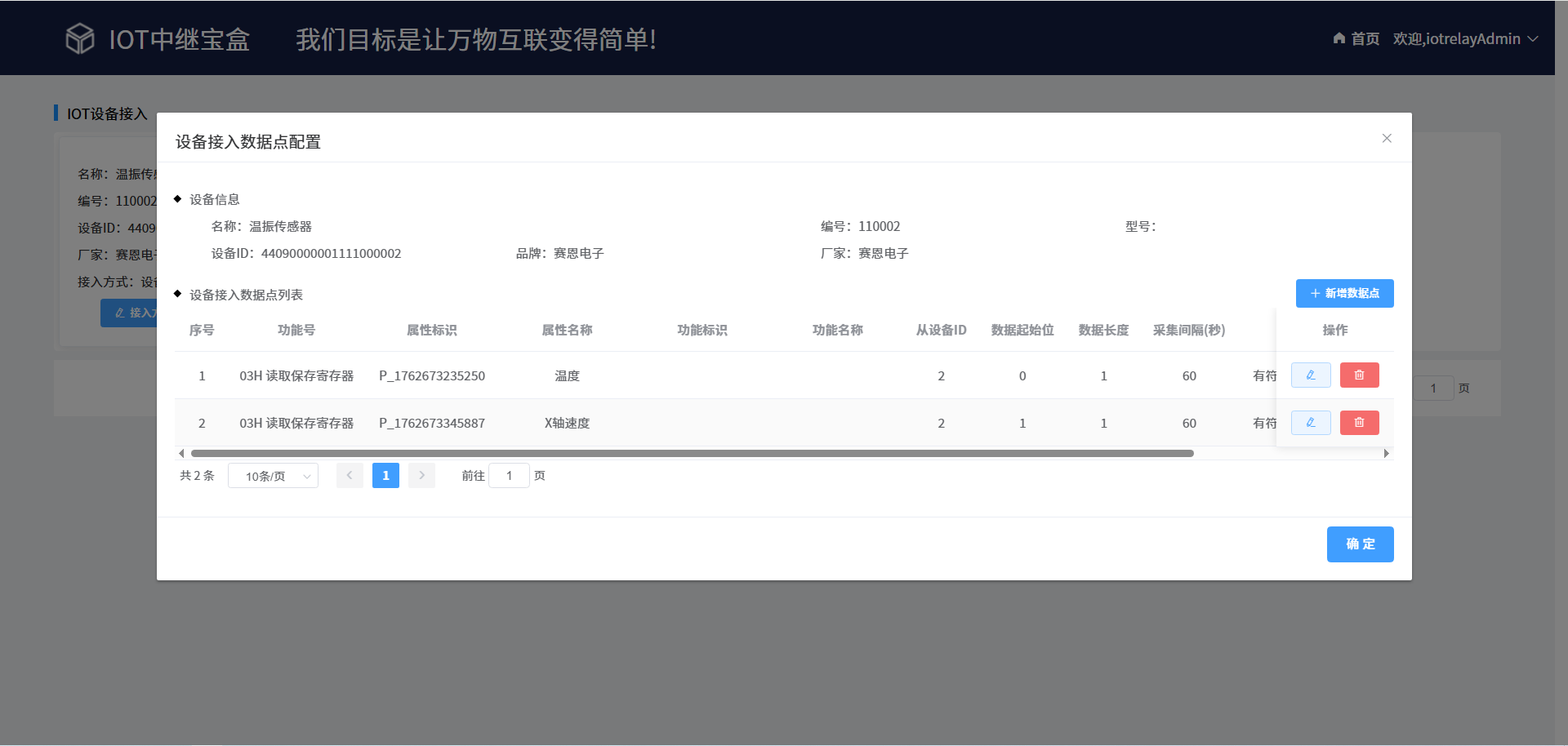

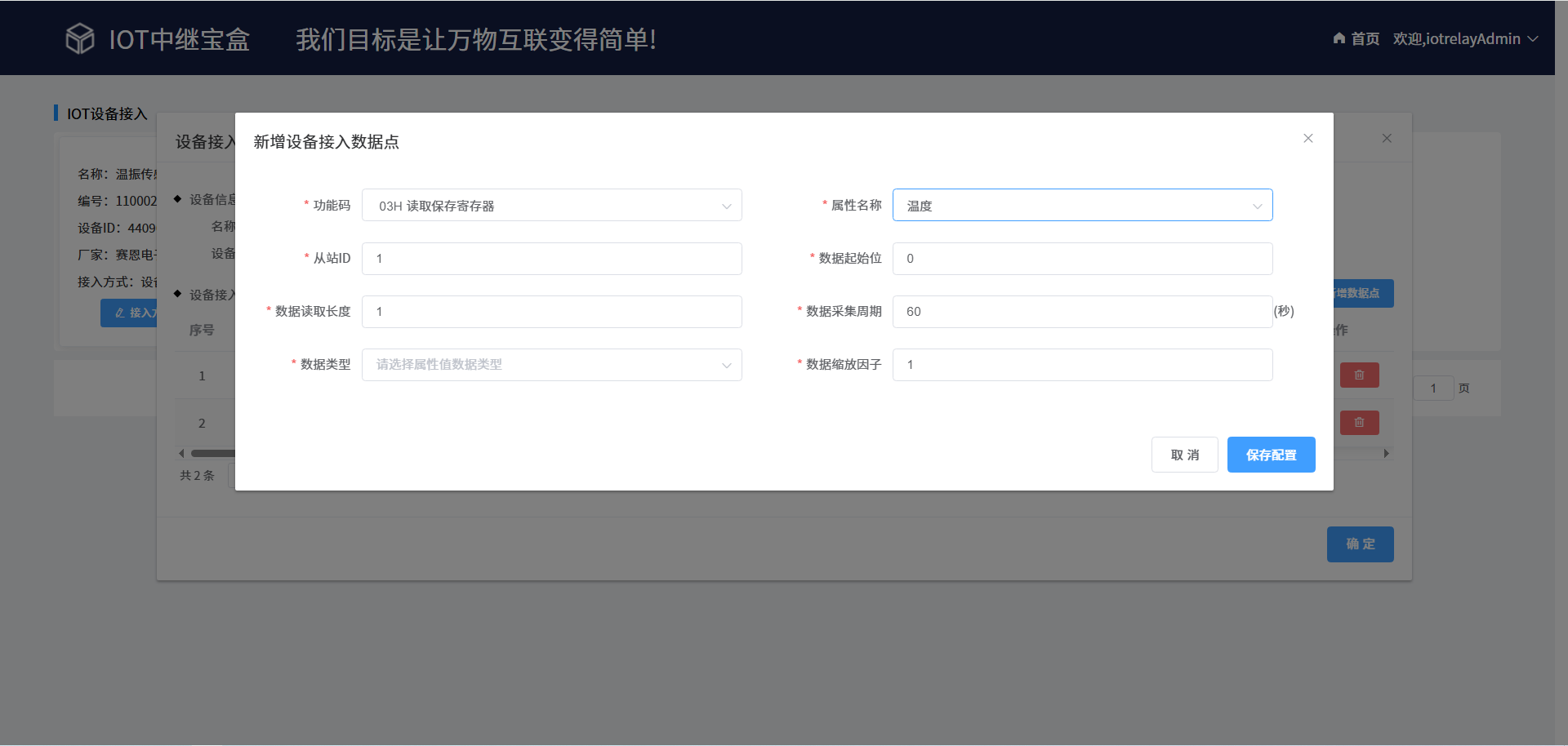

第四步，“设备接入配置”界面，点击“数据点配置”打开，打开新增设备数据点界面，根据传感器说明书标识的参数设置各属性对应的从站地址、功能码、数据点读写地址、读写长度等参数。

   设备属性对应数据点配置设置保存后，宜联IOT中继宝盒后台服务会自动重启。重启完毕后，主操作界面点击“业务数据分析”图标打开，然后点击“IOT设备属性数据”TAB标签页，此页面列出了我们接入的两个传感器采集的所有属性指标数据。
