智能设备--Modbus边缘计算网关

功能简述：

一款网络转485网关设备，同时具备Modbus边缘网关功能，可以将众多设备寄存器值轮询暂存，同时可以用寄存器值产于与或逻辑判断功能，输出自定义的数据控制本地设备。

选型建议：

广泛适用于家庭，办公楼，酒店，银行，医院，学校，机场，博物馆，工厂，实验室等使用Modbus设备的用户，也适用于弱电集成商，智能家居方案工程师等专业人士使用。

产品特点：

1、具备传统网络TCP/IP转485的所有功能。
2、2个独立串口（波特率可修改），每个独立串口支持2个网络端口。
3、每个网络端口分别可以设定服务端客户端，心跳，注册包。
4、4个网络端口支持多达128个客户端连接。
5、网络模块修改器搜索配置IP，网页配置参数。
6、支持将多个Modbus设备状态轮询存储，服务端一次性查询获取。
7、轮询寄存器支持多达400个。
8、支持多条件与逻辑，或逻辑边缘判断，直接本地执行。
9、边缘判断执行，可以添加多条执行指令，或场景指令。
10、执行指令支持自定义数据，支持驱动任意总线设备。
11、边缘计算判断逻辑支持多达256组。
12、支持二次调用开发，提供API调用接口。
13、具备NTP时钟校时功能，在连接互联网的情况下可以通过串口1和2下发校时协议。
14、模块小巧支持35导轨安装，宽电压7-24V供电。
15、支持通过Http协议向任意串口发送自定义总线数据。
16、主口支持Modbus Tcp 502端口通讯获取数据。
17、支持1-15个寄存器内的一次性读取。

使用方法：

1、模块通电，接入网络。

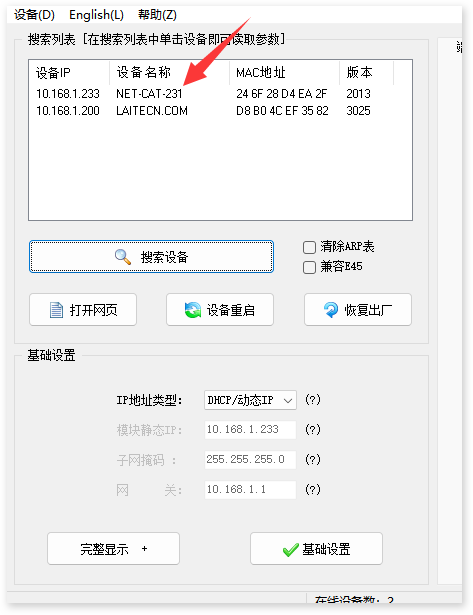

2、同一个局域网下用网络模块修改器查找IP，模块初始状态为自动获取IP，该软件只用来查找，修改获取IP以及设备重启。

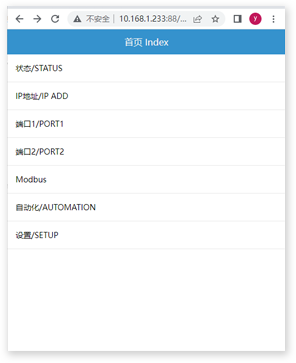

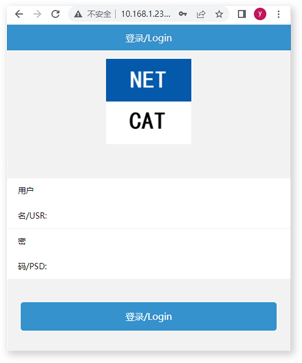

3、用IP:88访问网页端进行模块的配置和设置，例如10.168.1.233:88，默认用户名密码为admin，admin

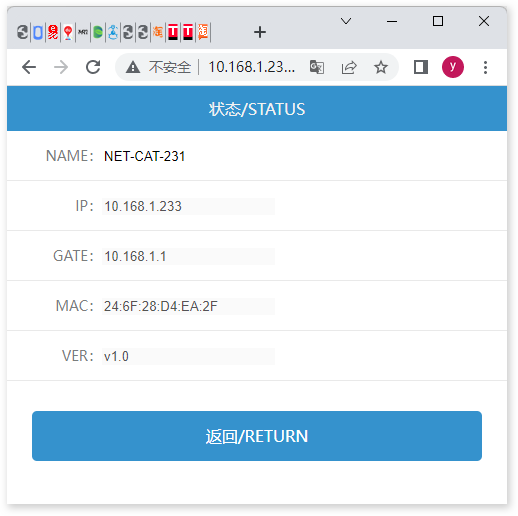

4、状态页面展示的是模块的状态信息。

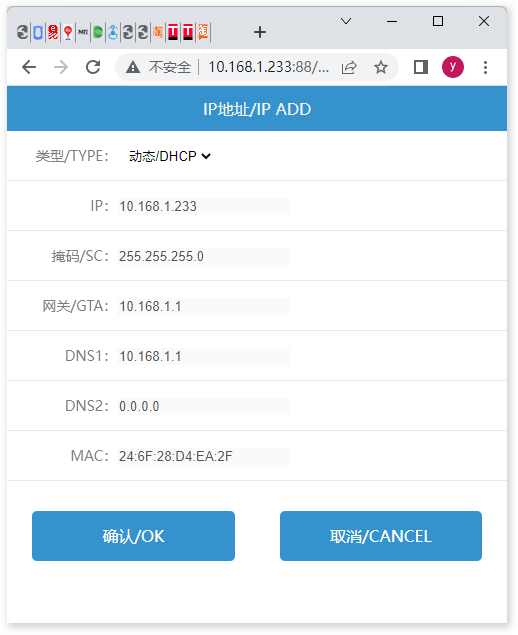

5、IP地址，用来配置模块的IP相关参数。

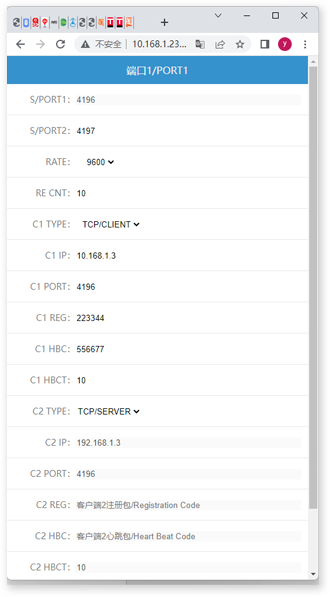

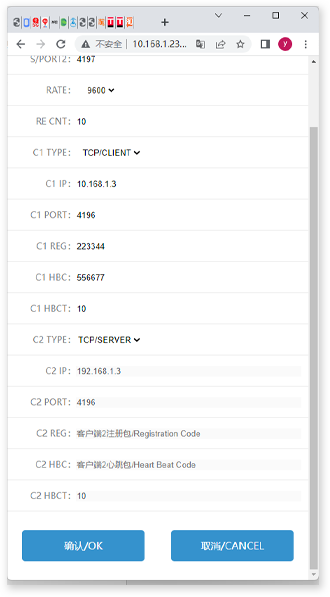

6、端口1用于主串口和与之对应的2个网络端口配置。
端口2用户轮询串口和与之对应的2个网络端口配置。
S/PORT1，对应网络端口1的端口号；
S/PORT2，对应网络端口2的端口号；
RATE为波特率；RE CNT，断网重连时间10秒；
C1 TYPE 端口类型，服务端或者客户端；
如果选择客户端C1 IP，为连接服务器的IP地址；
如果选择客户端C1 PORT，为连接服务器的端口；
如果选择客户端C1 REG，为连接服务器的注册包，为16进制；
如果选择客户端C1 HBC，为连接服务器的心跳包，为16进制；
如果选择客户端C1 HBCT，为连接服务器的心跳包时间间隔，时间单位为秒；
S/PORT2的配置同端口1。

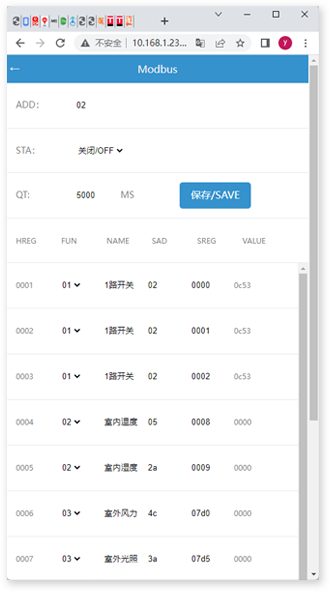

7、Modbus，主要用于轮询数据的配置。

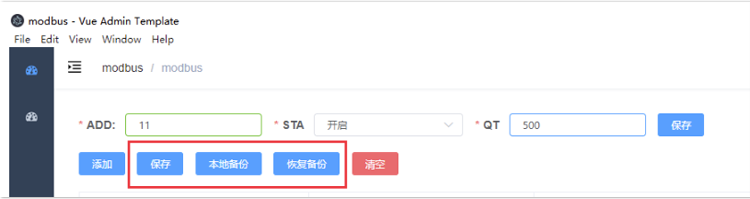

• ADD为对外Modbus地址，你可以通过网络和主串口来轮询你配置的所有寄存器数据。
• STA为状态，是否开启轮询。
• QT为轮询时间间隔，两个寄存器之间的轮询时间间隔。

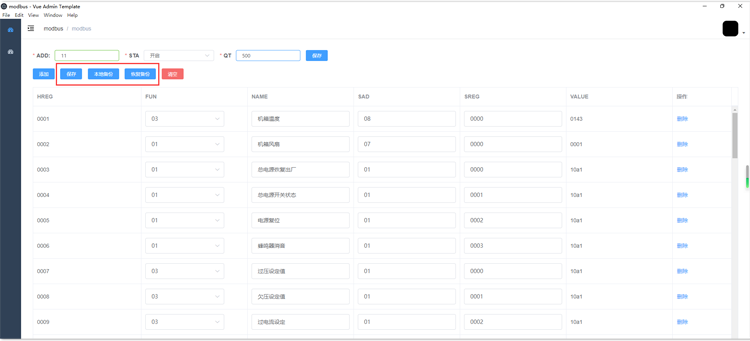

• HREG为Host Register，主机寄存器，可以通过网络和主串口一次性来轮询所配置寄存器的值。

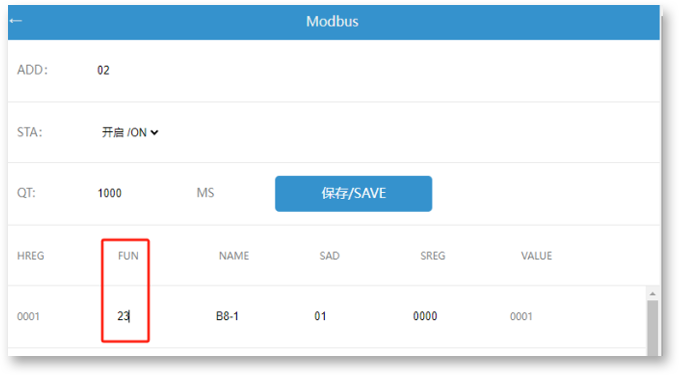

• FUN为轮询功能代码和轮询寄存器数量，“23”表示用功能码03一次性轮询2个寄存器
• NAME为该寄存器的名字辅助记忆。
• SAD为Sliver Add，从机地址。
• SREG为Sliver Register，从机寄存器。
• VALUE为轮询回来寄存器的值。

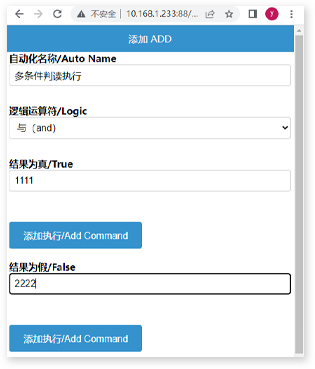

8、自动化/Automation主要用于对轮回回来的数据进行与或逻辑的比较计算，并调用指令执行。
• 自动化名称：为该逻辑的名称。
• 逻辑运算符：可以选择与逻辑(都满足才执行)和或逻辑(满足一个就执行)。
• 结果为真执行：表示满足运算条件后发出自定义16进制数据1111(数据之间无空格)，如果要发送多条指令，点击添加执行就可以。参与逻辑运算的寄存器，只要其中一个发生变化就会进行一次逻辑判断。
• 结果为假执行：表示不满足运算条件后发出自定义16进制数据1111(数据之间无空格)，如果要发送多条指令，点击添加执行就可以。参与逻辑运算的寄存器，只要其中一个发生变化就会进行一次逻辑判断。

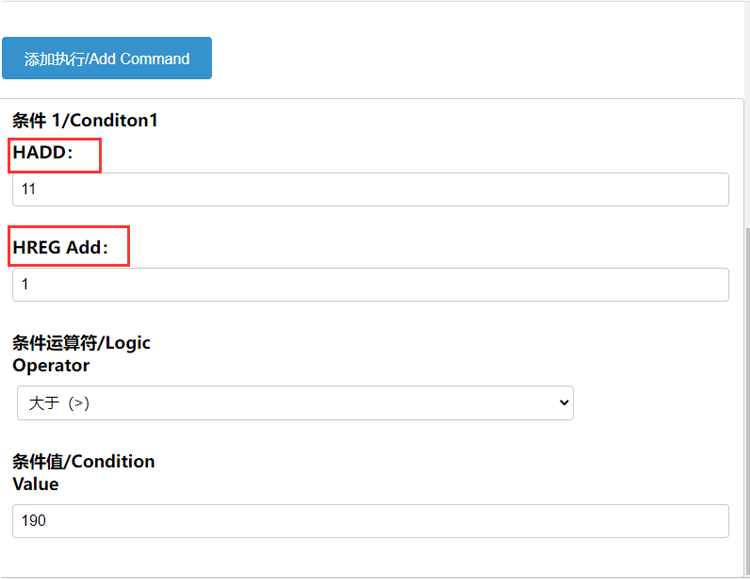

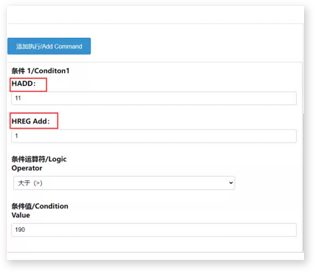

• 条件1-HADD：表示参与逻辑判断的Modbus主机地址（MG02的地址）；条件1-HREG Add：表示参与逻辑判断的Modbus主机寄存器地址；这样就可以获得唯一的对比数值,让其参与自动化逻辑运算条件运算符：表示对寄存器值的逻辑判断运算规则，包含大于，小于，等于，大于等于，小于等于，不等于；条件值表示参与运算规则的参考值。
• 增加条件按钮：可以增加多个判断条件，结合逻辑运算符进行与/或逻辑判断。

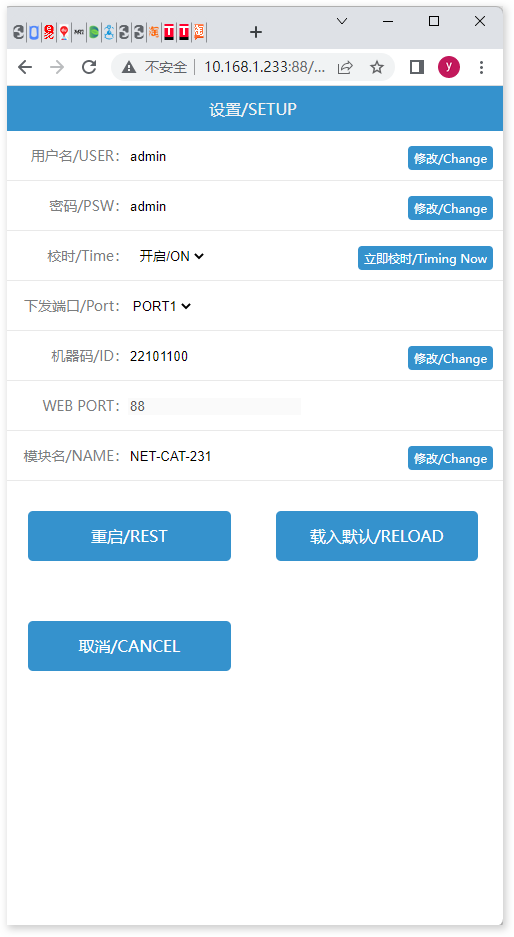

9、设置菜单进行用户名密码的设置。
• 是否开启校时功能，是可以通过协议向串口1或者串口2下发校时协议，校时周期为24小时，点击立即校时会马上发送校时协议，机器码为校时协议的前4个字节。
• 校时协议：
举例：23年7月2日星期六11点27分09秒22 10 11 00 （机器码） F0 BB 78 01 (固定字节) 0B（11点）1B（27分）09（09秒）17（23年）07（7月）02（2日）06（星期6） 64（结束字节）
注意：周日为07不是00
• 下发端口，可以选择校时协议发送的串口，PORT1为串口1，PORT2为串口2。
• WEB PORT为Web访问端口，默认为88暂时不支持修改。
• 模块名，为模块的名字方便管理。

更新功能

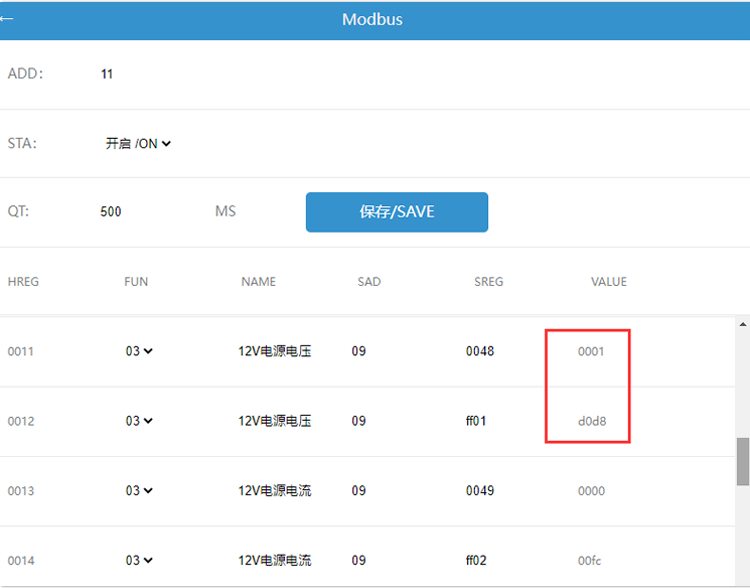

1、有些设备的寄存器数据，特别是电表类产品，是4个字节，所以我们原有两个字节的存储位置无法满足。本次通过优化支持2，4，5，8字节数据长度的寄存器数据读取。数据读取后将自动顺延记录到接下来的数据存储位置。例如你的数据为4个字节，你读取的寄存器地址为00 48，那么数据会自动填充到主机寄存器 00 11和00 12位置。寄存器00 12填入FF 01。这样系统会自动跳过00 12轮询，只轮询00 11位置的00 48。
