一、产品简介
RJ485hub-H8GT 是一款专为解决复杂电磁环境下 RS-485 系 统要求而设计自适应双向 485 集线器，即可作 485 共享器，也是 分配器。本款集线器内部采用工业级超强抗干扰芯片，每端口都 加入了电磁隔离和电气隔离功能，浪涌保护和静电保护电路，内 置智能判别电路，自动感知数据流方向，并且自动切换控制电路， 轻松解决 RS-485 收发转换时延问题。是一款性能卓越，价格优良的数据接口转换产品。
本 RS485 集线器使用简单，只需将集线器接入通信网络中， 使用中不需要额外的控制数据流向，转换器自动控制数据的发送 接收流向。整个通信传输过程是完全透明的。该产品按照工业控 制标准的理念进行设计，具有抗干扰能力强、传输距离远、速率 高、工作稳定等特点。
广泛应用于智能电网控制、工业自动化控制、物联网串 口控制、视频监控、摄像机控制、周界防盗、门禁、PLC 等一切 485 总线协议都支持！
功能特点：
1、有源各路磁隔离型，专业芯片，各路之间短路、断路 保护，一路短路或者断路都不会影响其他路的工作；
2、专业的接口数据流向自动控制技术，轻松解决 RS485 收发转换延时问题
3、1500W 浪涌保护，15KV 静电保护；
4、升级磁隔离，加强抗干扰能力，加强过压过流保护， 同时可以有效的防止雷击和共地干扰。
二、主要性能参数：
■接口标准：兼容且高于 EIA/TIA RS-485 标准
■通信速率：300bps-115.2Kbps
■传输介质: 二芯双绞线或屏蔽双绞
■工作方式: 异步半双工（RS-485）
■隔离性能：各通道高效隔离
■保护电路：1500W 浪涌保护，15KV 静电保护
■各路之间短路、断路保护，一路短路或者断路都不会影 响其他路的工作；
■工作电源:9-24VDC/20mA 专用 DC/DC 模块供电，具有防 反接保护
■接口数量：每路 RS-485 接口能够连接 256 个设备
■通讯距离:每一对 RS485 线在原来的传输距离上再增加 1200 米
■电源及信号指示：电源/数据 LED，共 11 个红色指示灯
■适用于一切通讯软件,与协议无关，即插即用

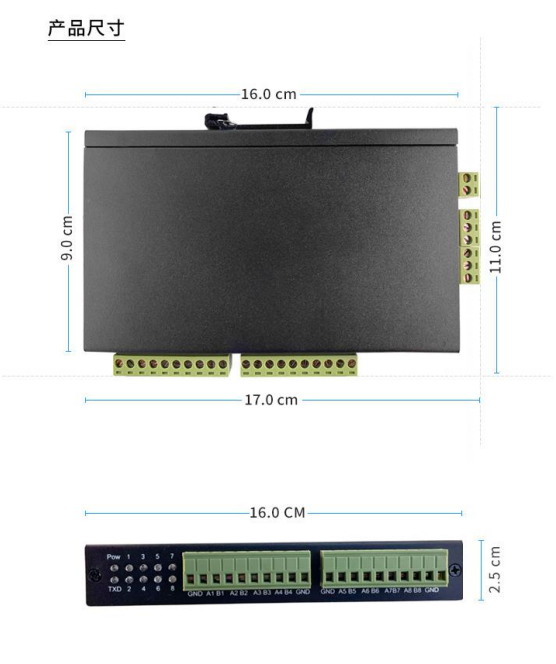

■外形尺寸：160mmX90mmX26mm；重量：395 克
■外壳：优质铁皮外壳，带屏蔽功能，颜色：黑色；
■使用环境：温度为-40℃到 85℃，相对湿度为 5%到 95%
■级联：RS485 端最多可以多个级联增强型的 RS485 设备 128 个。
（实际应用中可以级联的设备数量取决于其他设备所采用 的 485 芯片类型，增强型的最多可以级 联到 128 个通信节点。当然，实际应用可以达到的节点数 还和通讯环境、线材、通讯距离、通讯 速率都有关系）。

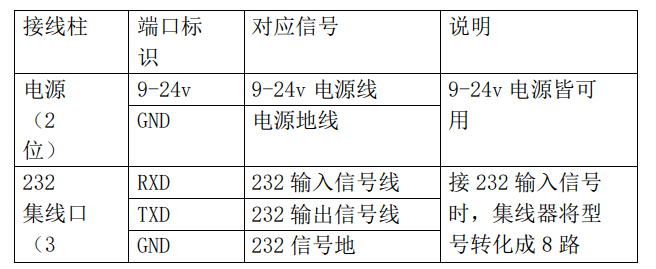

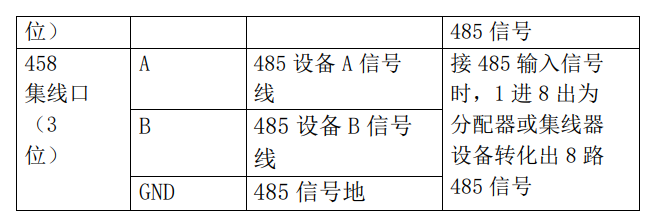

三、集线端接口定义：

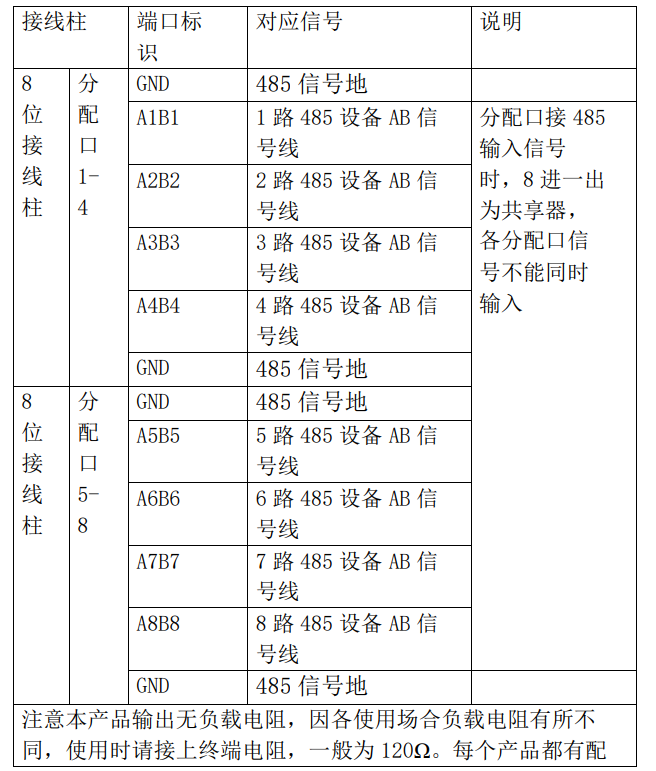

分配端接口定义：

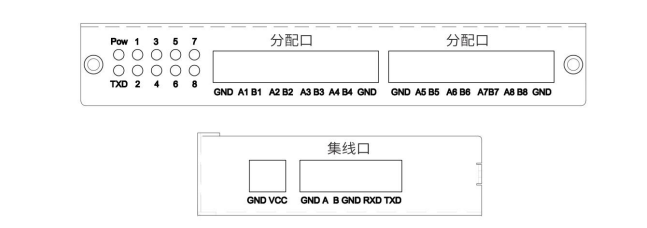

• 产品面板指示灯含义：
PWR：电源指示，正常位蓝色常亮；
TXD：集线口据发送指示灯，正常为蓝色闪烁，标示数据从集 线口发送到分配口；
RXD：集线口据接收指示灯，正常为蓝色闪烁，标示数据从分 配口发送到集线口；
CH1-CH8：1-8 分配口正常工作指示灯，正常为蓝色闪烁；
标 示分配口 1-8 的工作； 状态，CH1 灯跟分配口 1 对应，CH8 灯跟分配口 8 对应；
五、RJ485hub-H8GT 的常见几种应用

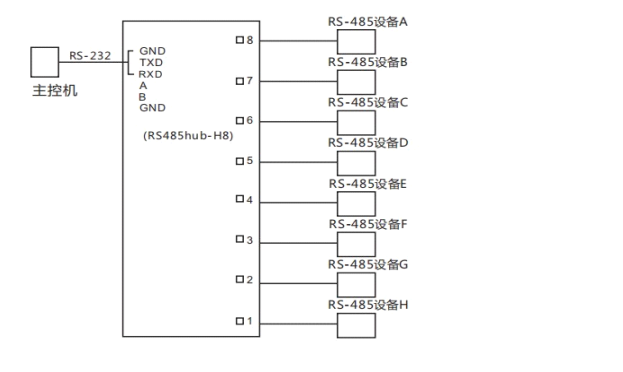

1、主控机串口（RS-232C）至 8 个高可靠性的 RS-485 接口的应 用

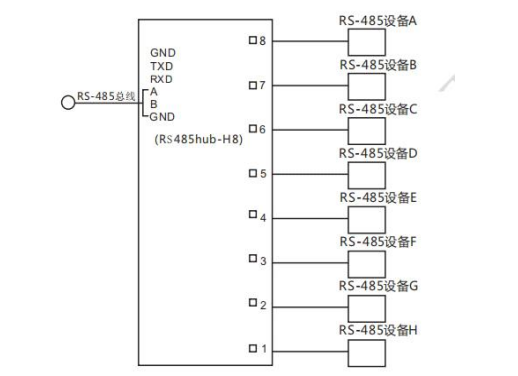

2、已有 RS-485 总线扩展至 8 个高可靠性的 RS-485 接口的应用，在 RS-485 总线上可同时并连 128 个 RS-485 集线器。

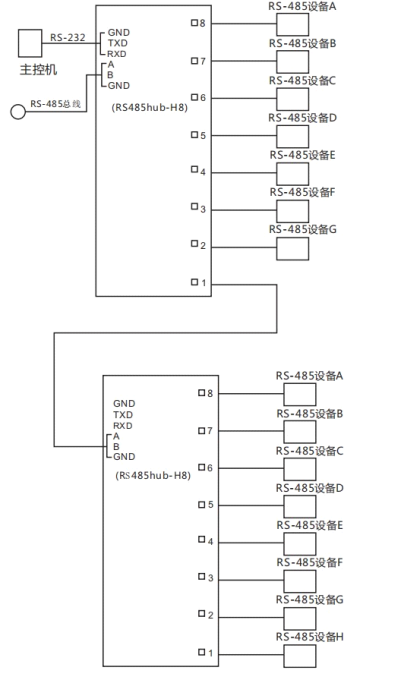

3、主控机串口（RS-232C)至多个高可靠性的 RS-485 接口 的应用，在 RS-485 总线上可同时级联多个 RS485 集线器。
：
